Поставщик
|
Edmund Optics |
|
Артикул
|
15-634 |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
12 мм |
|
Числовая апертура
|
f/5.6 |
|
Серия объектива
|
Cw |
|
Horizontal Field of View, 1/2" Sensor
|
64.3mm - 30.2° |
|
RoHS
|
Compliant |
|
Horizontal Field of View, 1/2.5" Sensor
|
58.2mm - 27.4° |
|
Horizontal Field of View, 1/3" Sensor
|
48.0mm - 22.8° |
|
Horizontal Field of View, 1/4" Sensor
|
35.9mm - 17.1° |
|
Maximum Distortion
|
2.11 |
|
Coating Specification
|
425 - 675nm BBAR |
|
Filter Thread
|
M30.5 x 0.5 (Female) |
|
Maximum Rear Protrusion (mm)
|
0.6 |
|
Number of Elements (Groups)
|
7 (7) |
|
Iris Option
|
Fixed |
|
Mount
|
C-Mount |
|
Type
|
Fixed Focal Length Lens |
|
Note
|
C-Mount compatible with O-ring 25mm ID x 2mm |
|
Horizontal Field of View, 1/1.8" Sensor
|
72.5mm - 33.8° |
|
Horizontal Field of View, 2/3" Sensor
|
89.1mm - 41.0° |
|
Field of View at Max Sensor Format
|
Horizontal: 89.1mm - 41.0°Vertical: 66.8mm - 31.3°Diagonal: 112.8mm - 50.5° |
|
Primary Magnification PMAG
|
0.1X |
|
Image Space Principal Plane (mm)
|
1.98 |
|
Object Space Principal Plane (mm)
|
23.93 |
|
Exit Pupil Position (mm)
|
-11.3801 |
|
Entrance Pupil Position (mm)
|
17.6208 |
|
Numerical Aperture NA, Object Side
|
0.0084 |
|
Maximum Image Circle (mm)
|
11 |
|
Working Distance (mm)
|
100 - &infin |
|
Aperture (f/#)
|
f/5.6 |
|
Maximum Sensor Format
|
2/3" |
|
Focal Length FL (mm)
|
12.00 |
Описание

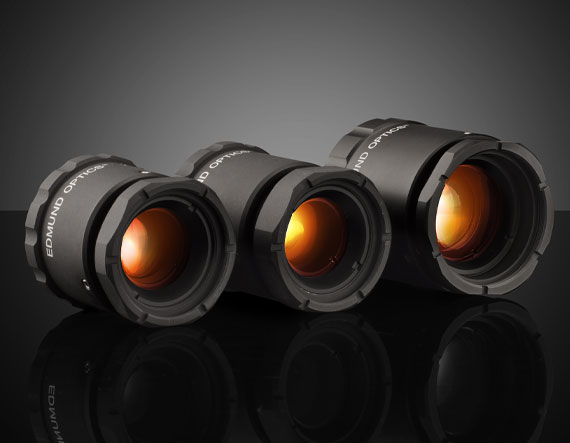

Объектив Cw серии с фокусным расстоянием 12 мм и апертурой f/5.6 предназначен для широкоугольных систем машинного зрения с умеренными требованиями к глубине резкости и светосиле. Короткое фокусное расстояние даёт широкое поле зрения, что полезно при контроле нескольких объектов одновременно или при обзорной инспекции участка конвейера. Апертура f/5.6 обеспечивает приемлемый баланс между яркостью изображения и толщиной зоны фокуса для типовых производственных условий.
Оптическая схема обеспечивает хорошую коррекцию и стабильную детализацию по полю кадра, а механический корпус серии Cw рассчитан на длительную эксплуатацию в промышленной среде. Регулируемые и фиксируемые кольца фокусировки и диафрагмы позволяют настраивать объектив под конкретную задачу и сохранять настройки без дрейфа. Объектив 12 мм f/5.6 подходит как универсальное широкоугольное решение для систем технического зрения.
Характеристики
- Фокусное расстояние 12 мм, широкоугольное.
- Апертура f/5.6.
- Высокое качество изображения по полю.
- Промышленный корпус с фиксацией настроек.
- Ручная регулировка фокуса и диафрагмы.
- Подходит для обзорных задач и контроля нескольких объектов.
- Стабильная работа при вибрациях и длительной эксплуатации.
Отрасли применения
- Обзорный контроль на производственных линиях.
- Системы машинного зрения общего назначения.
- Инспекция упаковки, лотков и транспортёров.
- Лабораторные стенды для широкоугольной визуализации.
- Учебные комплексы по промышленной оптике.
- Прототипирование систем визуального контроля.
