Поставщик
|
Edmund Optics |
|
Артикул
|
36-853 |
|
Серия
|
HPr |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Числовая апертура
|
f/4 |
|
Фокусное расстояние
|
12 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Вес (г)
|
77 |
|
Тип
|
Fixed Focal Length Lens |
|
Стиль
|
VIS |
|
Числовая апертура NA, сторона объекта
|
0.0014 |
|
Количество элементов (групп)
|
10 (6) |
|
Крепление
|
C-Mount |
|
Максимальный диаметр (мм)
|
33.00 |
|
Длина (мм)
|
39.20 |
|
Резьба фильтра
|
M30.5 x 0.5 (Female) |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
35.8mm - 17.4° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
47.9mm - 23.1° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
58.0mm - 27.9° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
64.2mm - 30.7° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
72.5mm - 34.4° |
|
Горизонтальное поле зрения, датчик 2/3 "
|
89.3mm - 41.7° |
|
Покрытие
|
425 - 675nm BBAR |
|
Оптимизированное рабочее расстояние (мм)
|
400 - 2000 |
|
Рабочее расстояние (мм)
|
100 - &infin |
|
Апертура (f / #)
|
f/4 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
89.3mm - 41.7° |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
12.00 |
Описание

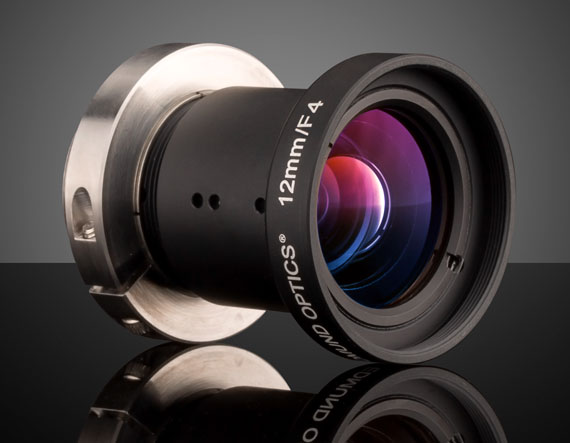

Промышленный объектив серии HPr компании Edmund Optics имеет постоянное (нерегулируемое по значению) фокусное расстояние 12 мм и относительное отверстие f/4, рассчитан на камеры с сенсором формата 2/3 дюйма.
Рабочее расстояние объектива — от 400 до 2000 мм: это диапазон дистанций до наблюдаемого объекта, на которых объектив способен навестись на резкость. Такой большой диапазон удобен там, где расстояние до контролируемой детали или сцены может немного меняться от установки к установке.
Объективы серии HPr предназначены для промышленного применения — контроля качества деталей на производственных линиях, систем машинного зрения и автоматической сортировки, где важны стабильная резкость и повторяемость результата.
Относительное отверстие f/4 (соотношение между рабочим диаметром и фокусным расстоянием объектива) — умеренная величина, дающая хороший запас резкости по глубине сцены при достаточной яркости изображения даже без слишком мощной подсветки.
Возможность навестись на резкость в широком диапазоне расстояний (400–2000 мм) особенно ценна на производственных линиях, где положение камеры относительно детали закреплено раз и навсегда, а сами детали могут немного отличаться по высоте установки от партии к партии.
Характеристики
- Артикул: 36-853; производитель: Edmund Optics
- Серия: HPr
- Фокусное расстояние: 12 мм (постоянное)
- Относительное отверстие: f/4
- Рабочее расстояние: 400–2000 мм
- Совместимость по сенсору: 2/3"
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Промышленные линии контроля и машинное зрение
