Поставщик
|
Edmund Optics |
|
Артикул
|
15-632 |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
12 мм |
|
Числовая апертура
|
f/2.8 |
|
Серия объектива
|
Cw |
|
Horizontal Field of View, 1/2" Sensor
|
64.3mm - 30.2° |
|
RoHS
|
Compliant |
|
Horizontal Field of View, 1/2.5" Sensor
|
58.2mm - 27.4° |
|
Horizontal Field of View, 1/3" Sensor
|
48.0mm - 22.8° |
|
Horizontal Field of View, 1/4" Sensor
|
35.9mm - 17.1° |
|
Maximum Distortion
|
2.11 |
|
Coating Specification
|
425 - 675nm BBAR |
|
Filter Thread
|
M30.5 x 0.5 (Female) |
|
Maximum Rear Protrusion (mm)
|
0.6 |
|
Number of Elements (Groups)
|
7 (7) |
|
Iris Option
|
Fixed |
|
Mount
|
C-Mount |
|
Type
|
Fixed Focal Length Lens |
|
Note
|
C-Mount compatible with O-ring 25mm ID x 2mm |
|
Horizontal Field of View, 1/1.8" Sensor
|
72.5mm - 33.8° |
|
Horizontal Field of View, 2/3" Sensor
|
89.1mm - 41.0° |
|
Field of View at Max Sensor Format
|
Horizontal: 89.1mm - 41.0°Vertical: 66.8mm - 31.3°Diagonal: 112.8mm - 50.5° |
|
Primary Magnification PMAG
|
0.1X |
|
Image Space Principal Plane (mm)
|
1.98 |
|
Object Space Principal Plane (mm)
|
23.93 |
|
Exit Pupil Position (mm)
|
-11.3801 |
|
Entrance Pupil Position (mm)
|
17.6208 |
|
Numerical Aperture NA, Object Side
|
0.0168 |
|
Maximum Image Circle (mm)
|
11 |
|
Working Distance (mm)
|
100 - &infin |
|
Aperture (f/#)
|
f/2.8 |
|
Maximum Sensor Format
|
2/3" |
|
Focal Length FL (mm)
|
12.00 |
Описание

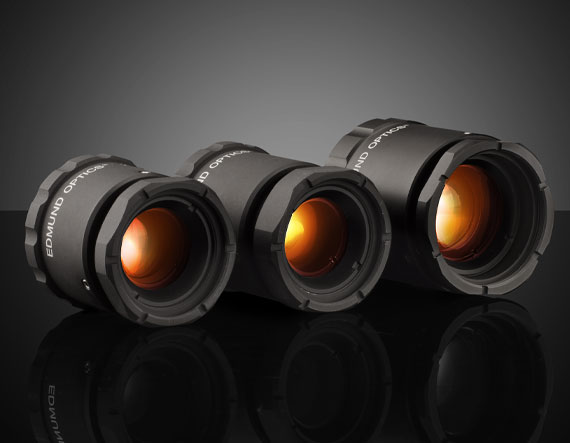

Объектив Cw серии с фокусным расстоянием 12 мм и апертурой f/2.8 предназначен для широкоугольных систем машинного зрения, работающих в условиях ограниченного освещения или с повышенными требованиями к скорости съёмки. Короткое фокусное расстояние обеспечивает широкое поле зрения, а светосильная апертура f/2.8 даёт яркое изображение и позволяет уменьшить время экспозиции, снижая риск смазывания движущихся объектов. Оптическая схема адаптирована для работы на больших значениях апертуры с сохранением высокой чёткости и контраста.
Корпус серии Cw рассчитан на эксплуатацию в промышленной среде, обеспечивает жёсткую фиксацию оптики и устойчивость к вибрациям и ударам. Возможность ручной настройки и фиксации фокуса и диафрагмы позволяет один раз настроить систему под конкретный сценарий работы и надёжно удерживать параметры. Объектив 12 мм f/2.8 особенно подходит для быстрых обзорных задач, где важно сочетание широкого поля и высокой светосилы.
Характеристики
- Фокусное расстояние 12 мм.
- Светосильная апертура f/2.8.
- Широкое поле зрения для обзорных задач.
- Высокое качество изображения при коротких выдержках.
- Промышленный корпус с фиксацией настроек.
- Ручная регулировка фокуса и диафрагмы.
- Подходит для слабого освещения и высоких скоростей.
Отрасли применения
- Высокоскоростной контроль на конвейерах.
- Системы машинного зрения при ограниченном освещении.
- Мониторинг и визуальный контроль технологических процессов.
- Лабораторные стенды по анализу быстрых процессов.
- Учебные комплексы по широкоугольной светосильной оптике.
- Прототипирование систем визуального контроля с высокой скоростью.
