Поставщик
|
Edmund Optics |
|
Артикул
|
36-864 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
12 мм |
|
Числовая апертура
|
f/11 |
|
Серия объектива
|
HPr |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Вес (г)
|
77 |
|
Тип
|
Fixed Focal Length Lens |
|
Стиль
|
VIS |
|
Числовая апертура NA, сторона объекта
|
0.0003 |
|
Количество элементов (групп)
|
10 (6) |
|
Крепление
|
C-Mount |
|
Максимальный диаметр (мм)
|
33.00 |
|
Длина (мм)
|
39.20 |
|
Резьба фильтра
|
M30.5 x 0.5 (Female) |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
36.1mm - 17.5° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
48.3mm - 23.3° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
58.6mm - 28.1° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
64.8mm - 30.9° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
73.1mm - 34.7° |
|
Горизонтальное поле зрения, датчик 2/3 "
|
90.2mm - 42.0° |
|
Покрытие
|
425 - 675nm BBAR |
|
Оптимизированное рабочее расстояние (мм)
|
1000 - &infin |
|
Рабочее расстояние (мм)
|
100 - &infin |
|
Апертура (f / #)
|
f/11 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
90.2mm - 42.0° |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
12.00 |
Описание

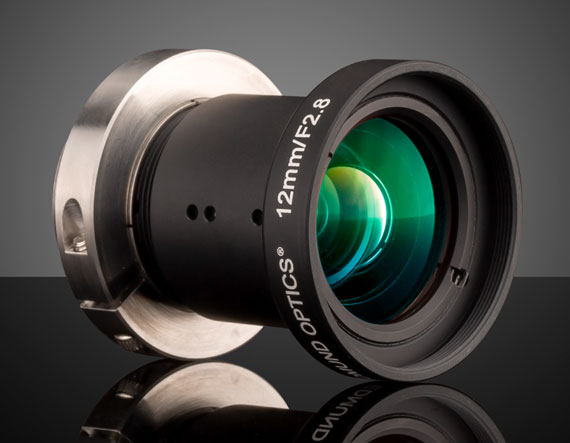

Объектив серии HPr с фиксированным фокусным расстоянием 12 мм разработан для промышленных и научных систем машинного зрения, где требуется чёткое и стабильное изображение объекта на матрице камеры. Такие объективы устанавливаются перед сенсором и формируют изображение сцены с заданным углом обзора, определяемым фокусным расстоянием и форматом чувствительного элемента.
Относительное отверстие f/11 указывает на достаточно закрытую диафрагму объектива, что обеспечивает большую глубину резкости — способность одновременно чётко отображать объекты, расположенные на разных расстояниях от камеры. Такая характеристика особенно ценна в задачах контроля качества и измерения размеров объектов, где искажение резкости на краях поля зрения недопустимо.
Рабочее расстояние от 1000 мм до бесконечности означает, что объектив рассчитан на съёмку удалённых объектов и не предназначен для макросъёмки с близкого расстояния — это типичная конфигурация для систем видеонаблюдения на производстве, контроля протяжённых конвейерных линий или мониторинга объектов на расстоянии. Совместимость с сенсором формата 2/3 дюйма определяет угол поля зрения и делает объектив подходящим для распространённого класса промышленных камер.
Объективы серии HPr применяются в системах машинного зрения на производственных линиях, в задачах автоматической инспекции, робототехнике и научных установках, где требуется стабильное и предсказуемое оптическое качество изображения на удалённом рабочем расстоянии.
Характеристики
- Тип изделия: объектив с фиксированным фокусным расстоянием.
- Артикул: 36-864.
- Серия: HPr.
- Фокусное расстояние: 12 мм.
- Относительное отверстие: f/11.
- Рабочее расстояние: 1000 мм — ∞.
- Совместимый формат сенсора: 2/3".
- Производитель: Edmund Optics.
Отрасли применения
- Машинное зрение.
- Промышленный контроль качества.
- Робототехника.
- Автоматизация производства.
- Научные и измерительные системы.
