Поставщик
|
Edmund Optics |
|
Артикул
|
45-917-INK |
|
Тип линз
|
вогнутые |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
4450 |
|
Диаметр
|
12.0 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 1000 |
|
Типичный предел плотности энергии
|
5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Plano-Concave Lens |
|
Скос
|
Protective bevel as needed |
|
Числовая апертура NA
|
0.25 |
|
f / #
|
2.00 |
|
Радиус R1 (мм)
|
-12.40 |
|
Толщина кромки ET (мм)
|
4.79 |
|
Чистая апертура CA (мм)
|
11.00 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
3.50 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 |
|
Спецификация покрытия
|
Rabs ≤0.25% @ 880nmRavg ≤1.25% @ 400 - 870nmRavg ≤1.25% @ 890 - 1000nm |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Заднее фокусное расстояние BFL (мм)
|
-26.32 |
|
Эффективное фокусное расстояние EFL (мм)
|
-24.00 |
|
Диаметр (мм)
|
12.00 ±0.025 |
Описание
Плоско-вогнутая линза сочетает плоскую и вогнутую сферическую поверхности, за счёт чего обладает отрицательной оптической силой и рассеивает падающий на неё параллельный пучок света, формируя мнимое фокусное изображение. Отрицательное значение фокусного расстояния -24 мм как раз указывает на рассеивающий характер элемента: точка мнимого фокуса располагается перед линзой со стороны падающего света. Диаметр линзы — 12 мм, что относит её к компактным компонентам, удобным для встраивания в малогабаритные оптические тракты. На рабочие поверхности нанесено просветляющее покрытие, эффективное в широком диапазоне 400-1000 нм, охватывающем весь видимый спектр и ближний ИК, что обеспечивает стабильно высокое пропускание при смене длины волны источника. Дополнительно торцевая цилиндрическая поверхность линзы обработана и затемнена — это стандартный приём, устраняющий паразитные блики и переотражения от боковой грани, которые иначе снижали бы контраст итогового изображения.
Характеристики
- Тип: плоско-вогнутая (рассеивающая) сферическая линза
- Диаметр: 12 мм
- Фокусное расстояние: -24 мм
- Просветляющее покрытие: диапазон 400-1000 нм
- Особенность: затемнённые торцы для подавления паразитного рассеяния
- Поставщик: Edmund Optics
- Артикул: 45-917-INK
Отрасли применения
Рассеивающие линзы такого типа применяют для расширения лазерных пучков, коррекции оптических систем совместно с положительными линзами, построения телескопических и афокальных систем с обратным ходом лучей, а также в осветительных модулях, где нужно увеличить угол расхождения света. Они востребованы в лабораторной фотонике, в узлах формирования пучка твердотельных и полупроводниковых лазеров, а также в оптико-механических системах машинного зрения, где важно контролировать угол поля обзора.
Описание семейства продуктов
- Просветляющее покрытие обеспечивает коэффициент отражения <1,25% на поверхность в диапазоне 400–1000 нм
- <0,25 % коэффициента отражения при 880 нм
- Предназначен для угла падения 0°
- Различные варианты покрытия: без покрытия, MgF2, VIS 0°, NIR I и NIR II

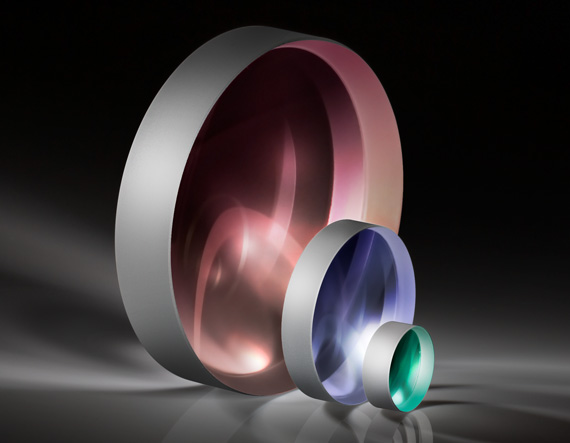

Плано-вогнутые линзы (PCV) имеют одну плоскую и одну изогнутую внутрь поверхность. Объективы PCV имеют отрицательное фокусное расстояние и используются для уменьшения изображения или для рассеивания света.
