Поставщик
|
Edmund Optics |
|
Артикул
|
45-916-INK |
|
Тип линз
|
вогнутые |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
4450 |
|
Диаметр
|
12.0 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 1000 |
|
Типичный предел плотности энергии
|
5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Plano-Concave Lens |
|
Скос
|
Protective bevel as needed |
|
Числовая апертура NA
|
0.50 |
|
f / #
|
1.00 |
|
Радиус R1 (мм)
|
-9.42 |
|
Толщина кромки ET (мм)
|
4.12 |
|
Чистая апертура CA (мм)
|
11.00 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
2.20 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-SF11 |
|
Спецификация покрытия
|
Rabs ≤0.25% @ 880nmRavg ≤1.25% @ 400 - 870nmRavg ≤1.25% @ 890 - 1000nm |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Заднее фокусное расстояние BFL (мм)
|
-13.23 |
|
Эффективное фокусное расстояние EFL (мм)
|
-12.00 |
|
Диаметр (мм)
|
12.00 ±0.025 |
Описание
Плоско-вогнутая линза сочетает плоскую поверхность с одной стороны и вогнутую сферическую поверхность с другой, благодаря чему обладает отрицательной оптической силой и используется для рассеивания проходящего пучка либо для компенсации сферической аберрации в сложных оптических системах. Рассматриваемый образец имеет диаметр 12 мм и фокусное расстояние минус 12 мм, что говорит о относительно сильной рассеивающей способности при компактных габаритах. На рабочие поверхности нанесено просветляющее покрытие, охватывающее диапазон 400–1000 нм, то есть весь видимый спектр и ближнюю инфракрасную область, что снижает френелевские потери и паразитные отражения при работе с широким набором источников излучения. Дополнительно боковая цилиндрическая поверхность линзы обработана зачернением — затемнённые торцы поглощают паразитный свет, который в противном случае распространялся бы внутри оправы за счёт полного внутреннего отражения, снижая контраст изображения или создавая ложные засветки в чувствительных приёмных трактах.
Характеристики
- Тип элемента: плоско-вогнутая линза
- Просветляющее покрытие: диапазон 400-1000 нм
- Диаметр: 12 мм
- Фокусное расстояние: -12 мм
- Исполнение: с затемнёнными торцами
Отрасли применения
Подобные линзы используются в качестве расширяющих или корректирующих элементов в составе комбинированных объективов, лазерных коллиматоров и осветительных систем, где требуется управление расходимостью пучка. Широкий спектральный диапазон покрытия обеспечивает совместимость с источниками видимого света и ближнего ИК-излучения, что востребовано в системах машинного зрения, флуоресцентной микроскопии и биомедицинской оптике. Затемнённые торцы делают элемент предпочтительным выбором для высококонтрастных оптических приборов — эндоскопов, приборов ночного видения и прецизионных измерительных систем, где паразитное рассеяние света способно существенно ухудшить качество получаемого изображения или точность измерения.
Описание семейства продуктов
- Просветляющее покрытие обеспечивает коэффициент отражения <1,25% на поверхность в диапазоне 400–1000 нм
- <0,25 % коэффициента отражения при 880 нм
- Предназначен для угла падения 0°
- Различные варианты покрытия: без покрытия, MgF2, VIS 0°, NIR I и NIR II

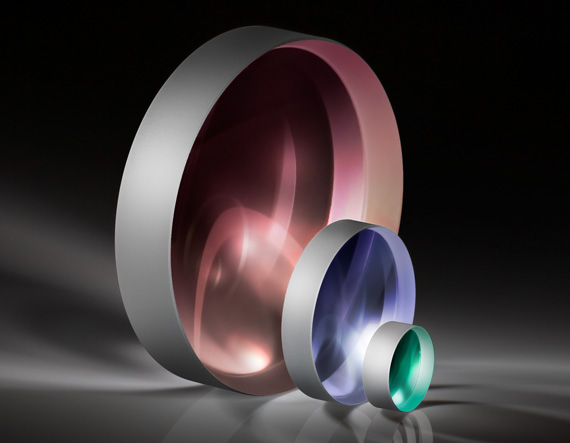

Плано-вогнутые линзы (PCV) имеют одну плоскую и одну изогнутую внутрь поверхность. Объективы PCV имеют отрицательное фокусное расстояние и используются для уменьшения изображения или для рассеивания света.
