Поставщик
|
Edmund Optics |
|
Артикул
|
45-945 |
|
Покрытие
|
Protected Aluminum (400-700nm) |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Примечание
|
Coating on Elliptical Surface |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Типичный предел плотности энергии
|
0.3 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Rod Lens |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Допуск по длине (мм)
|
±0.1 |
|
Диаметр (мм)
|
12.00 +0.00/-0.05 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±10 |
|
Покрытие
|
Protected Aluminum (400-700nm) |
|
Длина (мм)
|
20.00 |
Описание

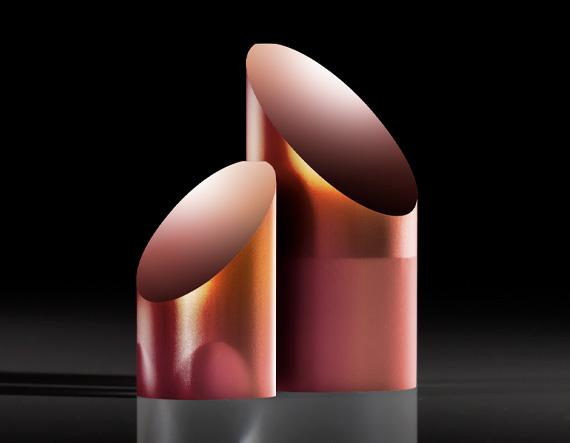

Стержневое зеркало с углом скоса 45°, диаметр 12 мм и длина 20 мм, с покрытием для диапазона 400–700 нм — это наиболее крупный вариант в линейке стержневых зеркал Edmund Optics для видимого диапазона. Диаметр 12 мм подходит для оптических систем с более широким рабочим каналом: промышленных бороскопов крупного класса, проекционных зондов и специализированных оптических инструментов с расширенным полем.
Увеличенный диаметр обеспечивает большую площадь отражающей поверхности (~226 мм² при 45°), что позволяет работать с более широкими световыми пучками без ограничения апертуры. Это важно для применений, где диаметр пучка велик по сравнению с малыми типоразмерами серии, — например, при подсветке широкоугольными осветителями или при наблюдении через объективы с большим числовым отверстием.
Соотношение длины к диаметру (20/12 ≈ 1.67) для этой модели несколько больше, чем теоретический минимум √2 ≈ 1.41, что обеспечивает гарантированное перекрытие всего сечения цилиндра косым срезом и устраняет виньетирование пучка на краях отражающей эллиптической поверхности. Покрытие для 400–700 нм обеспечивает высокое отражение по всему видимому спектру.
Стержневое зеркало 45-945 применяется в крупных промышленных бороскопах для контроля внутренних поверхностей труб и резервуаров, в оптических приборах с широким полем зрения, в системах доставки освещения большого диаметра, а также в специальных оптических схемах, где требуется полноапертурное отражение пучка диаметром до 10–11 мм.
Характеристики
- Бренд: Edmund Optics
- Артикул: 45-945
- Стержневое зеркало с углом скоса 45°
- диаметр: 12 мм
- длина: 20 мм
- покрытие для 400-700 нм
Отрасли применения
- Отклонение лазерного пучка в эндоскопических и бороскопических системах
- Миниатюрные оптические тракты для машинного зрения
- Внутриканальные осветительные системы
- Боковое наблюдение в медицинских и промышленных эндоскопах
- Компактные оптоволоконные системы доставки излучения
