Поставщик
|
Edmund Optics |
|
Артикул
|
43-826 |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Фокусное расстояние
|
6 мм |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
12 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
700 - 10000 |
|
Тип
|
Spherical Mirror |
|
Допуск по толщине (мм)
|
±0.5 |
|
Радиус R1 (мм)
|
12.00 |
|
Толщина кромки ET (мм)
|
3.0 |
|
Чистая апертура (%)
|
90 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >96% @ 700 - 2000Ravg >96% @ 2000 - 10000nm |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Апертура (f / #)
|
f/0.5 |
|
Эффективное фокусное расстояние EFL (мм)
|
6.00 |
|
Диаметр (мм)
|
12.00 ±0.50 |
|
Качество поверхности
|
80-50 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Подложка
|
N-BK7 |
Описание
Вогнутое сферическое зеркало — это отражающий оптический элемент с рабочей поверхностью, имеющей форму сегмента сферы, вогнутой относительно падающего пучка, что обеспечивает собирающее (положительное) фокусирующее действие подобно вогнутой линзе, но без хроматических искажений, свойственных преломляющей оптике. Диаметр данного зеркала составляет 12 мм, а фокусное расстояние — всего 6 мм, то есть отношение диаметра к фокусу довольно велико, что говорит о значительной кривизне поверхности и высокой собирающей способности на очень коротком рабочем отрезке. Отражающее покрытие рассчитано на широкий диапазон 700-10000 нм, охватывающий ближний, средний и дальний инфракрасный спектр, что делает зеркало пригодным для применений с тепловым излучением и мощными ИК-лазерами, где преломляющая оптика из стекла была бы малоэффективна или недоступна по материалам. Малое фокусное расстояние при небольшом диаметре типично для компактных фокусирующих или коллимирующих узлов, устанавливаемых в стеснённых по габаритам оптических блоках.
Характеристики
- Тип: вогнутое сферическое зеркало
- Диаметр: 12 мм
- Фокусное расстояние: 6 мм
- Отражающее покрытие: для диапазона 700-10000 нм
- Оптическое действие: собирающее (положительное)
Отрасли применения
Такие зеркала используются в компактных ИК-оптических системах, коллиматорах для лазеров среднего и дальнего инфракрасного диапазона, а также в спектрометрах и тепловизионных модулях, где требуется короткофокусная фокусировка без хроматических потерь. Их применяют в промышленных лазерных головках, научном приборостроении и системах дистанционного зондирования, работающих с тепловым излучением объектов.

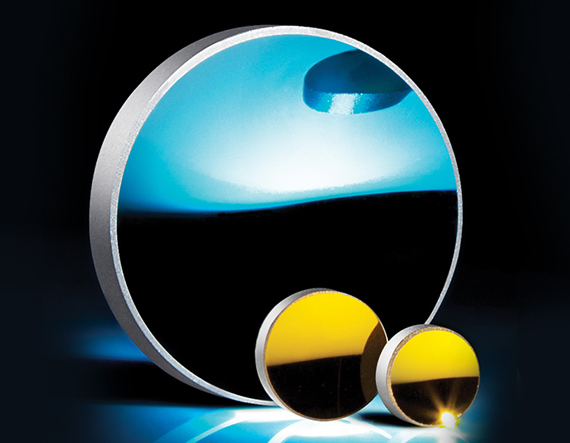

Описание семейства продуктов
- Идеально подходит для фокусировки света.
- Варианты алюминиевого и золотого покрытия
- Доступны размеры от 9 до 50 мм.
Эти вогнутые сферические зеркала имеют полированную сферическую поверхность, металлическое покрытие и изогнутую заднюю часть. Каждое зеркало имеет положительное фокусное расстояние и фокусирует падающий свет. Все вогнутые сферические зеркала First Surface имеют стеклянную подложку.
