Поставщик
|
Edmund Optics |
|
Артикул
|
43-462 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Фокусное расстояние
|
6 мм |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
12 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 2000 |
|
Тип
|
Spherical Mirror |
|
Допуск по толщине (мм)
|
±0.5 |
|
Радиус R1 (мм)
|
12.00 |
|
Толщина кромки ET (мм)
|
3.0 |
|
Чистая апертура (%)
|
90 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nmRavg >90% @ 400 - 2000nm |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Апертура (f / #)
|
f/0.5 |
|
Эффективное фокусное расстояние EFL (мм)
|
6.00 |
|
Диаметр (мм)
|
12.00 ±0.50 |
|
Качество поверхности
|
80-50 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Подложка
|
N-BK7 |
Описание
Вогнутое сферическое зеркало 43-462 от Edmund Optics (серия TECHSPEC) имеет диаметр 12 мм и фокусное расстояние 6 мм, что соответствует относительному отверстию f/0,5. Зеркало изготовлено из оптического стекла с покрытием на первой поверхности, оптимизированным для широкого спектрального диапазона 400–2000 нм. Покрытие обеспечивает высокий коэффициент отражения (более 98%) в указанном диапазоне. Вогнутая сферическая форма позволяет фокусировать коллимированный пучок или коллимировать точечный источник без хроматических аберраций, что делает зеркало пригодным для работы с широкополосными источниками, включая тепловые и лазерные. Высокая светосила f/0,5 обеспечивает эффективный сбор света и малую глубину резкости. Зеркало поставляется без оправы и совместимо со стандартными держателями для круглой оптики диаметром 12 мм. Благодаря широкому спектральному покрытию зеркало совместимо с различными источниками, от лазеров до тепловых излучателей.
Характеристики
- Тип: вогнутое сферическое зеркало
- Диаметр: 12 мм
- Фокусное расстояние: 6 мм
- Покрытие: 400–2000 нм
- Коэффициент отражения: >98%
- Материал: оптическое стекло
- Относительное отверстие: f/0,5
- Поставляется без оправы
Отрасли применения
Вогнутое зеркало 43-462 используется в оптических системах видимого и ближнего ИК-диапазонов для фокусировки и коллимации излучения. Оно применяется в спектрометрах, интерферометрах, коллиматорах и системах лазерной доставки. Благодаря отсутствию хроматических аберраций зеркало подходит для работы с широкополосными источниками. В промышленности оно востребовано в датчиках, системах контроля качества и лазерной обработке материалов. В научных исследованиях зеркало используется в экспериментах по оптике и метрологии.

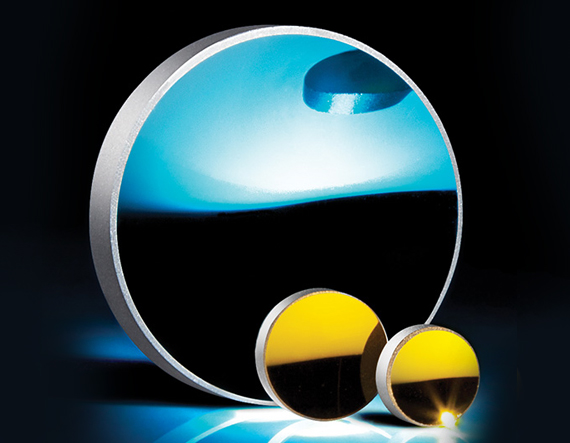

Описание семейства продуктов
- Идеально подходит для фокусировки света.
- Варианты алюминиевого и золотого покрытия
- Доступны размеры от 9 до 50 мм.
Эти вогнутые сферические зеркала имеют полированную сферическую поверхность, металлическое покрытие и изогнутую заднюю часть. Каждое зеркало имеет положительное фокусное расстояние и фокусирует падающий свет. Все вогнутые сферические зеркала First Surface имеют стеклянную подложку.
