Ахроматическая линза, диаметр: 12 мм, эффективное фокусное расстояние: 50 мм, покрытие: NIR II (750-1550 нм)

Описание

Ахроматическая линза артикула 45-797 от Edmund Optics представляет собой склеенный дублет диаметром 12 мм и фокусным расстоянием 50 мм, специально скорректированный для ближнего инфракрасного диапазона 750–1550 нм. Оптическая схема линзы состоит из положительного элемента из кронового стекла (N-BK7) и отрицательного элемента из флинта (N-SF2), соединенных высокопрозрачным оптическим клеем. Такая комбинация эффективно устраняет продольную и поперечную хроматические аберрации, обеспечивая практически идеальное совмещение фокусов для всех длин волн в указанном спектральном окне, включая важнейшие телекоммуникационные линии 1310 нм и 1550 нм. Все поверхности, контактирующие с воздухом, имеют многослойное просветляющее покрытие NIR II, которое снижает отражение до уровня менее 0,5% и гарантирует суммарное пропускание свыше 98%. Линза обладает числовой апертурой около 0,12 и относительным отверстием f/4.2, что делает ее подходящей для коллимации излучения из одномодовых оптических волокон, а также для фокусировки коллимированных пучков в пятно малого диаметра. Благодаря точной центрировке (менее 1 угловой минуты) и высокому качеству склейки, линза не вносит двоения изображения и сохраняет стабильность характеристик в широком диапазоне температур. Края линзы матированы для подавления паразитных засветок. Изделие поставляется в защитном пластиковом футляре. Эта ахроматическая линза является надежным компонентом для построения компактных объективов для InGaAs-камер, коллиматоров для волоконных лазеров и измерительных систем в ближнем ИК-диапазоне.

Характеристики

Артикул производителя: 45-797 (Edmund Optics). Тип: ахроматический дублет (склеенный). Диаметр: 12,0 мм (±0,05 мм). Эффективное фокусное расстояние: 50,0 мм (±1%). Рабочий спектральный диапазон: 750–1550 нм. Покрытие: NIR II (R < 0,5% в диапазоне). Материалы: N-BK7 / N-SF2. Числовая апертура: ~0,12. Толщина по центру: ~5,5 мм. Точность центрировки: <1 угл. минута. Качество поверхности: 40-20 scratch-dig. Точность формы: λ/4. Рабочая температура: -20°C до +70°C.

Отрасли применения

Линза 45-797 активно используется в оптоволоконных системах связи для коллимации излучения лазерных диодов, работающих на длинах волн 1310 и 1550 нм, и ввода его в одномодовое волокно. В инфракрасной микроскопии и системах визуализации она служит для построения объективов, формирующих резкое изображение на InGaAs-матрицах. В газоаналитическом оборудовании на основе NDIR линза применяется для фокусировки излучения от ИК-источника через измерительную кювету на детектор. Также она востребована в лидарах и системах лазерной локации для коллимации зондирующих импульсов.

Описание семейства продуктов

• Предназначен для повышения разрешения и уменьшения размера пятна для длин волн NIR (750–1100 нм)
• Уменьшена сферическая аберрация для монохроматических источников до 2 мкм
• Широкополосное антибликовое покрытие имеет отражательную способность <1% в диапазоне 750–1550 нм.

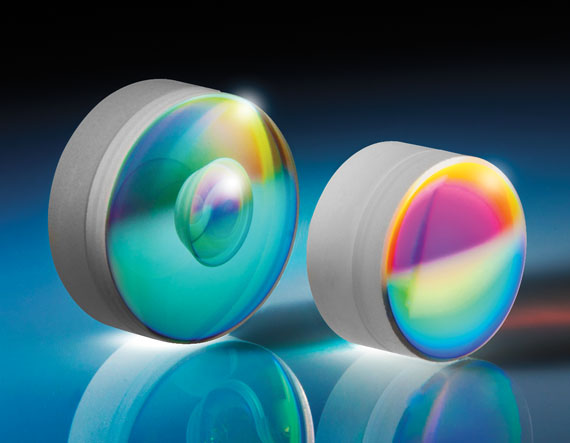

Ахроматические линзы TECHSPEC® для ближнего ИК-диапазона (NIR) предназначены для обеспечения минимально возможного размера пятна для полихроматического света в диапазоне от 750 до 1100 нм. Используя наши дублеты NIR вместо стандартных дублетов, предназначенных для видимого диапазона, среднеквадратический диаметр пятна можно уменьшить с 43 мкм до 22,5 мкм, например, при использовании полихроматического света. Размер пятна будет меньше при фокусировке на монохроматических источниках. Дублеты ближнего ИК-диапазона также уменьшают сферическую аберрацию и обладают превосходными характеристиками при использовании с монохроматическим источником с длиной волны до 2 мкм. Типичные области применения этих дублетов включают: линзы для формирования изображения в ближней инфракрасной области, фокусировку и расширение лазеров в ближней ИК-области, а также фокусирующие/коллимирующие линзы для волоконной оптики и светодиодов в ближней ИК-области.
