Поставщик
|
Edmund Optics |
|
Артикул
|
43-833 |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Фокусное расстояние
|
12 мм |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
12 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
700 - 10000 |
|
Тип
|
Spherical Mirror |
|
Допуск по толщине (мм)
|
±0.5 |
|
Радиус R1 (мм)
|
24.00 |
|
Толщина кромки ET (мм)
|
3.0 |
|
Чистая апертура (%)
|
90 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >96% @ 700 - 2000Ravg >96% @ 2000 - 10000nm |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Апертура (f / #)
|
f/1 |
|
Эффективное фокусное расстояние EFL (мм)
|
12.00 |
|
Диаметр (мм)
|
12.00 ±0.50 |
|
Качество поверхности
|
80-50 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Подложка
|
N-BK7 |
Описание
Вогнутое сферическое зеркало 43-833 от Edmund Optics предназначено для фокусировки и коллимации излучения в широком спектральном диапазоне от 700 до 10000 нм, охватывающем ближний, средний и дальний инфракрасный диапазоны. Зеркало имеет диаметр 12 мм и фокусное расстояние 12 мм, что соответствует светосиле f/1. Отражающее покрытие нанесено на первую поверхность и оптимизировано для работы в ИК-области, обеспечивая высокий коэффициент отражения (более 98%). Подложка изготовлена из материала с низким тепловым расширением, что гарантирует стабильность формы при изменении температуры. Вогнутая сферическая форма позволяет фокусировать коллимированный пучок или коллимировать точечный источник без хроматических аберраций, что особенно важно для широкополосных ИК-приложений. Зеркало поставляется без оправы и может быть установлено в стандартные держатели для оптики диаметром 12 мм. Благодаря малым размерам и высокой светосиле оно идеально для компактных тепловизионных систем, датчиков и лазерных резонаторов. Высокое качество полировки обеспечивает низкое рассеяние и точное фокусное расстояние.
Характеристики
- Тип: вогнутое сферическое зеркало
- Диаметр: 12 мм
- Фокусное расстояние: 12 мм
- Покрытие: для диапазона 700–10000 нм
- Коэффициент отражения: >98%
- Подложка с низким тепловым расширением
- Относительное отверстие: f/1
- Отсутствие хроматических аберраций
- Поставляется без оправы
Отрасли применения
Вогнутое сферическое зеркало 43-833 используется в инфракрасных оптических системах, таких как тепловизоры, пирометры, газоанализаторы и спектрометры среднего ИК-диапазона. Оно применяется для фокусировки излучения CO₂-лазеров (10,6 мкм) в пятно малого размера, а также для коллимации теплового излучения в датчиках. Благодаря отсутствию хроматических аберраций зеркало подходит для работы с широкополосными источниками, включая тепловые излучатели. В научных исследованиях оно востребовано в экспериментах по ИК-спектроскопии и интерферометрии. Промышленные применения включают датчики пламени, системы контроля температуры и неразрушающего тестирования. Компактный размер позволяет встраивать зеркало в портативные приборы, где важны высокая светосила и стабильность.
Описание семейства продуктов
- Идеально подходит для фокусировки света.
- Варианты алюминиевого и золотого покрытия
- Доступны размеры от 9 до 50 мм.

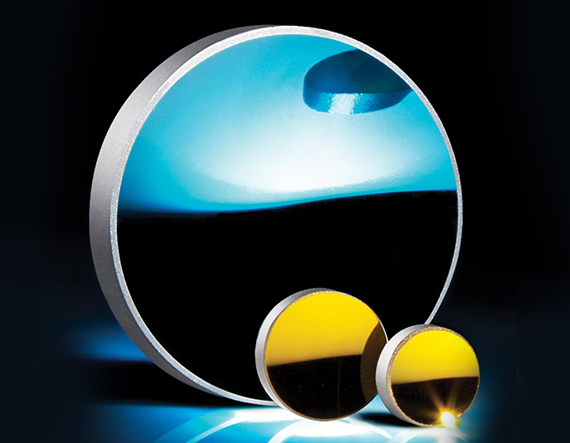

Эти вогнутые сферические зеркала имеют полированную сферическую поверхность, металлическое покрытие и изогнутую заднюю часть. Каждое зеркало имеет положительное фокусное расстояние и фокусирует падающий свет. Все вогнутые сферические зеркала First Surface имеют стеклянную подложку.
