Поставщик
|
Edmund Optics |
|
Артикул
|
43-463 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Фокусное расстояние
|
12 мм |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
12 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 2000 |
|
Тип
|
Spherical Mirror |
|
Допуск по толщине (мм)
|
±0.5 |
|
Радиус R1 (мм)
|
24.00 |
|
Толщина кромки ET (мм)
|
3.0 |
|
Чистая апертура (%)
|
90 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nmRavg >90% @ 400 - 2000nm |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Апертура (f / #)
|
f/1 |
|
Эффективное фокусное расстояние EFL (мм)
|
12.00 |
|
Диаметр (мм)
|
12.00 ±0.50 |
|
Качество поверхности
|
80-50 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Подложка
|
N-BK7 |
Описание
Вогнутое сферическое зеркало, Ø12 мм, EFL 12 мм, 400–2000 нм. Вогнутое сферическое зеркало фокусирует отраженный свет без хроматической аберрации. Покрытие 400–2000 нм поддерживает работу в широком спектральном диапазоне, а малые диаметр и фокусное расстояние подходят для компактной отражательной оптики.
При интеграции в установку сопоставляют рабочий спектр, апертуру, фокусное расстояние, геометрию пучка и механический интерфейс с параметрами всей схемы. Монтаж выполняют в чистой зоне без перекоса и чрезмерного усилия. После установки проверяют центрирование, ориентацию, надежность фиксации и отсутствие паразитной засветки.
Перед эксплуатацией проводят визуальный контроль и сверяют параметры с документацией. Регулярная очистка совместимыми средствами и аккуратное хранение помогают поддерживать стабильность рабочих характеристик. В лазерных и волоконных системах соблюдают требования безопасности.
Характеристики
- Артикул: 43-463
- Производитель: Edmund Optics
- Наименование: Вогнутое сферическое зеркало, Ø12 мм, EFL 12 мм, 400–2000 нм
- Монтаж: совместимое оптическое, волоконное или механическое оборудование
- Эксплуатация: защита рабочих поверхностей и соединений от загрязнений
Отрасли применения
Изделие используется в системах сбора излучения, спектроскопии, датчиках, лазерных модулях и экспериментальной фотонике. Конкретная конфигурация определяется задачами проекта и характеристиками сопрягаемого оборудования.

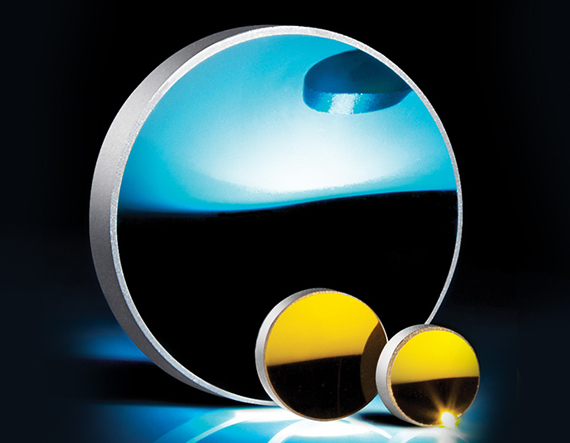

Описание семейства продуктов
- Идеально подходит для фокусировки света.
- Варианты алюминиевого и золотого покрытия
- Доступны размеры от 9 до 50 мм.
Эти вогнутые сферические зеркала имеют полированную сферическую поверхность, металлическое покрытие и изогнутую заднюю часть. Каждое зеркало имеет положительное фокусное расстояние и фокусирует падающий свет. Все вогнутые сферические зеркала First Surface имеют стеклянную подложку.
