Литая асферическая конденсорная линза, покрытие для 600-1050 нм, диаметр: 12.0 мм, фокусное расстояние: 10.5 мм

Описание

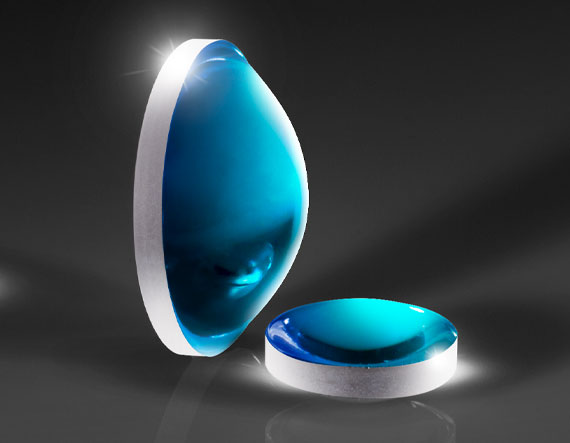

Литая асферическая конденсорная линза артикула 15-883 от Edmund Optics — это миниатюрный фокусирующий элемент, изготовленный методом прецизионного литья из оптического стекла с асферической поверхностью. Диаметр 12 мм и фокусное расстояние 10,5 мм дают числовую апертуру около 0.5, что позволяет собирать до 25% излучения от точечного источника и фокусировать его в пятно субмикронного размера. Покрытие для диапазона 600–1050 нм обеспечивает высокое пропускание для красных и ближних ИК светодиодов и лазеров. Асферический профиль скорректирован для минимизации сферических аберраций при конечных сопряжённых расстояниях, что делает линзу идеальной для ввода излучения в оптическое волокно. Низкая стоимость благодаря литьевой технологии позволяет применять её в массовом производстве. Линза имеет матированные края и плоскую базовую поверхность, удобную для установки на плату. Термостойкость до 200°C позволяет пайку в печи. Изделие широко используется в оптоволоконных трансиверах, лазерных указках и миниатюрных датчиках.

Характеристики

Артикул производителя: 15-883 (Edmund Optics). Тип: литая асферическая конденсорная линза. Диаметр: 12,0 мм (±0,05 мм). Эффективное фокусное расстояние: 10,5 мм (±2%). Числовая апертура: ~0.5. Рабочий диапазон: 600–1050 нм. Покрытие: AR (R < 1%). Материал: литьевое стекло D-ZK3 или аналог. Толщина по центру: ~5,5 мм. Масса: ~2,5 г. Термостойкость: +200°C (совместимость с пайкой оплавлением).

Отрасли применения

Линза 15-883 применяется в оптоволоконных модулях SFP для фокусировки излучения VCSEL-лазеров 850 нм в мультимодовое волокно. В медицинских одноразовых эндоскопах она служит объективом. В автомобильных лидарах её используют для коллимации импульсов. Также линза востребована в датчиках жестов для фокусировки ИК-подсветки.

Описание семейства продуктов

• Закаленные для повышенной прочности
• Высокие числовые апертуры
• Идеально подходят для применения в освещении

Литые асферические конденсорные линзы прессуются, закаляются и отжигаются для соответствия точным оптическим и механическим характеристикам. Процесс закалки повышает прочность линз, делая их менее восприимчивыми к тепловому удару и царапинам, чем традиционно полированные линзы. Эти литые асферические конденсорные линзы шлифуются и полируются на второй поверхности, что повышает общую точность линз. Литые асферические конденсорные линзы идеально подходят для широкого спектра применений в освещении и обнаружении, включая биотехнологические приборы, такие как ДНК-секвенаторы и платформы для тестирования полимеразной цепной реакции (ПЦР).
