Поставщик
|
Edmund Optics |
|
Артикул
|
70-163 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
MgF2 (400-700nm) |
|
Тип ахроматических линз
|
одиночные |
|
Фокусное расстояние
|
> 1000 мм |
|
Диаметр
|
128 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 197
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Тип
|
Achromatic Lens |
|
Скос
|
Protective bevel as needed |
|
Конструкция
|
Unmounted, Airspaced 0.10mm |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Числовая апертура NA
|
0.03 |
|
f / #
|
14.8 |
|
Качество поверхности
|
60-40 |
|
Подложка
|
N-BK7 / N-SF2 |
|
Толщина кромки ET (мм)
|
23.87 |
|
Радиус R4 (мм)
|
-2704.01 |
|
Радиус R3 (мм)
|
-779.37 |
|
Радиус R2 (мм)
|
-780.87 |
|
Радиус R1 (мм)
|
1131.72 |
|
Допуск толщины центра (мм)
|
±0.86 |
|
Толщина центра CT 2 (мм)
|
10.92 |
|
Толщина центра CT 1 (мм)
|
15.42 |
|
Центрирование (угл. Мин.)
|
5.00 |
|
Чистая апертура CA (мм)
|
124.50 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Заднее фокусное расстояние BFL (мм)
|
1887.58 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Эффективное фокусное расстояние EFL (мм)
|
1900.24 |
|
Диаметр (мм)
|
128.02 +0.00/-0.12 |
Описание
Ахроматическая линза 70-163 компании Edmund Optics имеет диаметр 128 мм и эффективное фокусное расстояние 1900,2 мм.
Обычная одиночная линза преломляет разные цвета света чуть по-разному, из-за чего изображение получается с цветными каёмками (цветными искажениями). Ахроматическая линза склеена из двух линзовых элементов, сделанных из двух разных сортов стекла, подобранных так, чтобы эти искажения взаимно компенсировали друг друга, — итоговое изображение получается заметно более чётким и без лишних цветных ореолов.
Линза поставляется без просветляющего покрытия — такой вариант часто выбирают там, где линза используется на нестандартной или очень широкой длине волны, для которой обычное узкополосное покрытие не подошло бы, либо там, где потери света на отражение (около 4% на каждой из четырёх внутренних поверхностей склеенной линзы) не критичны для задачи.
Крупный диаметр 128 мм и длинное фокусное расстояние около 1,9 метра типичны для объективов астрономических инструментов и крупных коллиматоров: такая линза собирает свет с большой площади и способна работать на значительном расстоянии от источника или образца.
Обычный допуск на диаметр — минус 0,00...0,10 мм от номинала, а на фокусное расстояние — около ±1%, поэтому линзы одного и того же артикула из разных партий взаимозаменяемы без подгонки при повторных заказах.
Такие крупногабаритные ахроматические линзы применяют в объективах телескопов и коллиматоров, в проекционных системах и в научных оптических установках, где нужна большая собирающая апертура при хорошей цветовой коррекции.
Характеристики
- Артикул: 70-163; производитель: Edmund Optics
- Тип: ахроматическая линза (склеенная из двух элементов)
- Диаметр: 128 мм
- Эффективное фокусное расстояние: 1900,2 мм
- Просветляющее покрытие: отсутствует
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Спектроскопия и аналитическое приборостроение

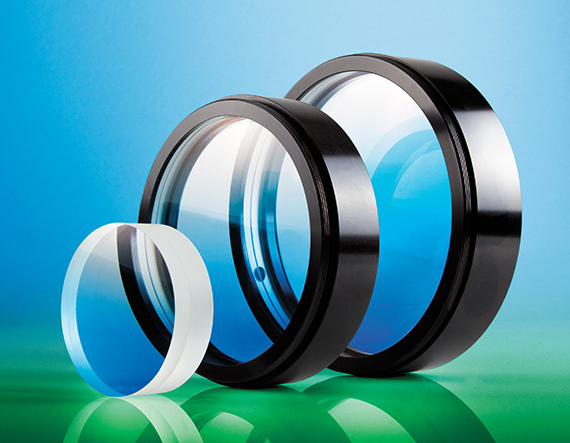

Описание семейства продуктов
- Предлагается в цементируемом или воздушном пространстве
- Доступны смонтированные версии для простой интеграции
- Особенность MgF2 Антибликовое покрытие
Ахроматические линзы TECHSPEC® Large Precision обеспечивают характеристики, близкие к дифракционным ограничениям, в указанном диапазоне длин волн. Эти ахроматические линзы с цветовой коррекцией имеют большое фокусное расстояние и доступны в цементируемом или воздушном пространстве. Навесные версии имеют наружную монтажную резьбу для легкой интеграции в оптические системы. Для несмонтированных ахроматических линз с воздушным зазором прилагаются клейкие прокладки из фольги и инструкции по установке.
