Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Артикул
|
DAQBOX_128_125M_12 |
|
Типы изделий
|
плата питания |
|
Интерфейс
|
Gigabit Ethernet, USB 3.0, оптоволокно |
|
Напряжение питания
|
19 В |
|
Количество каналов
|
128 |
|
[АЦП] Частота дискретизации
|
125 MSPS |
|
Габаритные размеры
|
338 × 260 × 188 мм |
|
Применение оборудования
|
для кремниевых фотоумножителей |

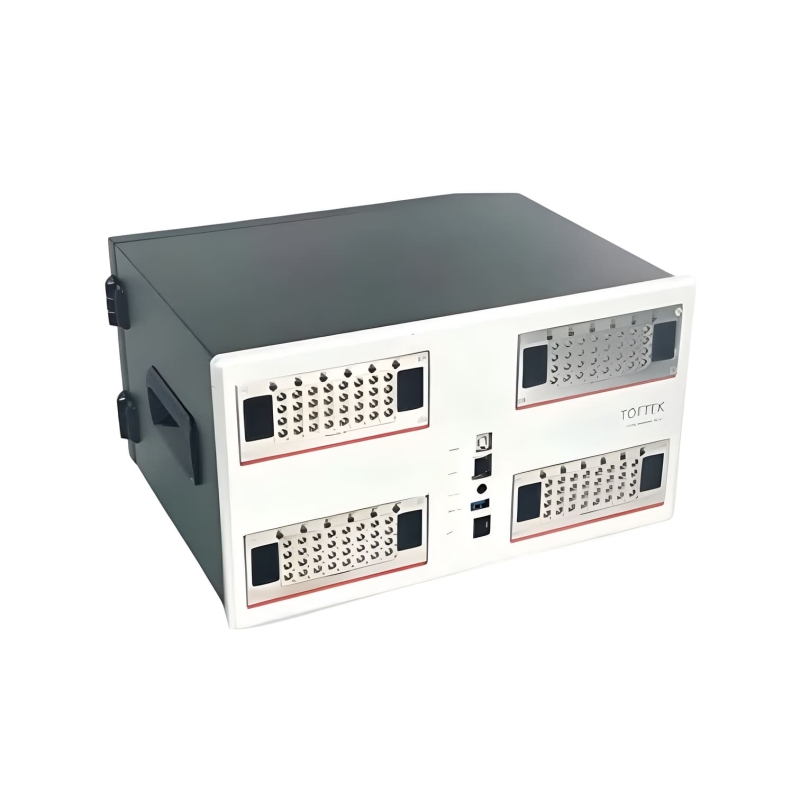

DAQBOX 128 125M 12 – профессиональная система сбора данных для крупных многоканальных измерительных комплексов. Она предназначена для синхронной регистрации до 128 аналоговых сигналов с высокой скоростью дискретизации и подходит для работы с массивами SiPM, детекторными модулями, фотосенсорными системами и экспериментальными установками.
Система обеспечивает дискретизацию 125 MSPS при 12-битном разрешении, поддерживает несколько интерфейсов передачи данных и рассчитана на стабильную работу в составе научного или промышленного оборудования.
Преимущества:
- 128 каналов для построения крупной измерительной системы;
- Частота дискретизации 125 MSPS на канал для регистрации быстрых сигналов;
- 12-битное разрешение для точной цифровой обработки данных;
- Поддержка нескольких интерфейсов передачи данных: Gigabit Ethernet, USB 3.0 и оптоволокно;
- Разъёмы LEMO для надёжного подключения большого количества сигнальных линий;
- Возможность синхронизации между платами и модулями;
- Поддержка внешнего тактового сигнала и триггерного интерфейса;
- Подходит для систем с высокой плотностью каналов;
- Единый корпус упрощает интеграцию в лабораторный или промышленный комплекс;
- Стабильное питание от источника 19 В;
- Подходит для длительных измерительных сессий и потоковой передачи данных.
Технические характеристики
|
Технические характеристики |
Значение |
|
Размер платы |
338 × 260 × 188 мм |
|
Количество каналов |
128 |
|
Частота дискретизации |
125 MSPS |
|
Разрядность АЦП |
12 бит |
|
Диапазон входного сигнала |
от -2 В до +2 В |
|
Интерфейс передачи данных |
Gigabit Ethernet / USB 3.0 / оптоволокно |
|
Тип сигнальных разъёмов |
LEMO |
|
Напряжение питания |
19 В |
|
Энергопотребление |
менее 45 Вт |
|
Синхронизация между платами |
поддерживается |
|
Внешний тактовый сигнал |
поддерживается |
|
Внешний триггер |
поддерживается |
Области применения:
- Многоканальный сбор данных с массивов SiPM;
- Детекторные комплексы и радиационные измерительные установки;
- Оцифровка сигналов фотодетекторных матриц;
- Томографические, спектрометрические и экспериментальные измерительные системы;
- Научные установки с большим количеством аналоговых каналов;
- Синхронная регистрация импульсных сигналов от датчиков;
- Испытательные стенды для многоканальной электроники;
- Лабораторные комплексы для оптики, фотоники и ядерной физики;
- Промышленные системы мониторинга быстропротекающих процессов.

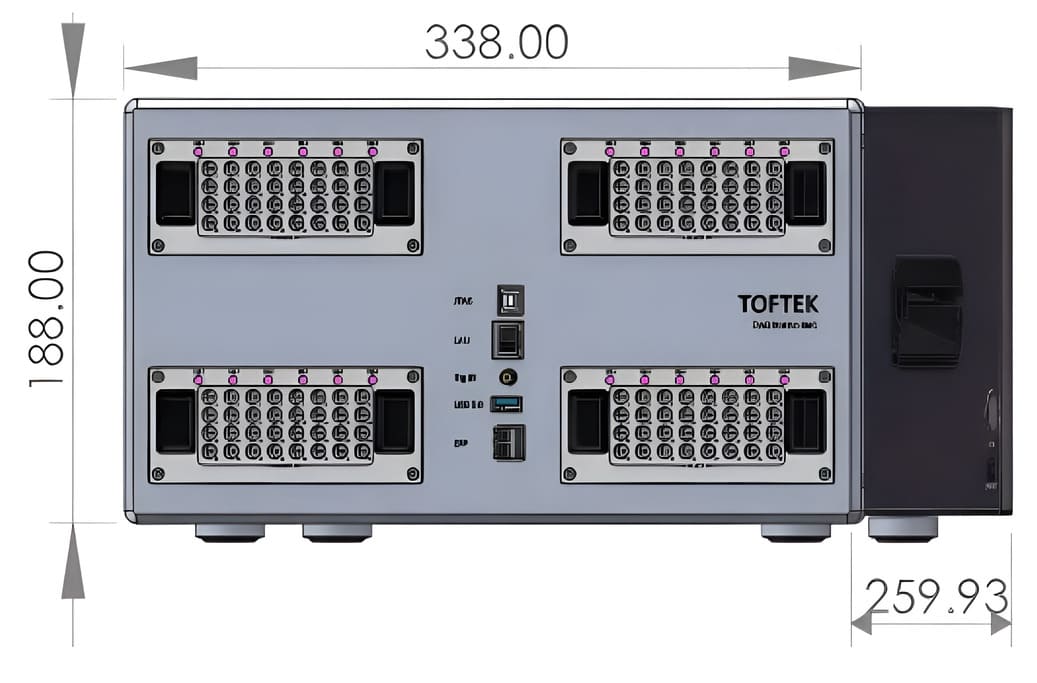

Габаритные размеры:
