Поставщик
|
Edmund Optics |
|
Артикул
|
66-472 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
25 мм |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Грузоподъемность (кг)
|
20 |
|
Монтажная резьба
|
(1) M42 x 0.75, (20) M6 x 1 |
|
Центральное отверстие
|
M42 x 0.75 |
|
Размер платформы (дюймы)
|
4.92 x 4.92 |
|
Шаг винта (мм)
|
0.5 |
|
Ход (мм)
|
25 |
|
Ориентация привода
|
Side Drive |
|
Тип привода
|
Metric Micrometer |
|
Тип
|
Metric |
|
Размер платформы (мм)
|
125 x 125 |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

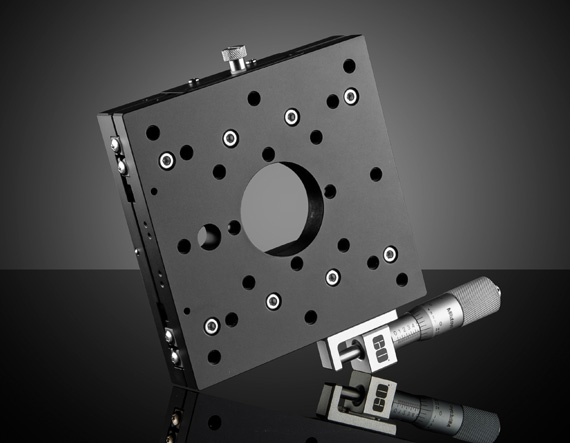

Крупногабаритный линейный транслятор со сквозным отверстием размером 125 x 125 мм на перекрестных роликовых подшипниках с боковым метрическим микрометром предназначен для точного перемещения тяжёлых оптических и механических узлов. Большая платформа позволяет устанавливать массивные компоненты, а ход 25 мм обеспечивает удобный диапазон регулировки для настройки и юстировки. Сквозное отверстие расширяет возможности интеграции в оптические системы с центральным пучком или осевой механикой.
Перекрестные роликовые подшипники обеспечивают высокую грузоподъёмность, жёсткость и плавность перемещения при минимальном люфте. Боковое расположение микрометра удобно при монтаже в сложные многокоординатные сборки и промышленные стенды. Транслятор подходит для лабораторных, измерительных и производственных систем, где требуется сочетание большой опорной площади и высокой точности позиционирования.
Характеристики
- Линейный транслятор со сквозным отверстием.
- Размер платформы 125 x 125 мм.
- Перекрестные роликовые подшипники.
- Метрический микрометр расположен сбоку.
- Перемещение 25 мм.
- Высокая жёсткость и грузоподъёмность.
- Подходит для крупных оптических и механических узлов.
Отрасли применения
- Крупные лабораторные и измерительные стенды.
- Позиционирование тяжёлой оптики и механики.
- Лазерные и фотонные установки.
- Системы машинного зрения с массивными узлами.
- Научно-исследовательские комплексы.
- Промышленные системы прецизионной настройки.
