Поставщик
|
Edmund Optics |
|
Артикул
|
66-473 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
50 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Поворот в горизонтальной плоскости (угл. сек)
|
30 |
|
Шаг (угл. сек)
|
40 |
|
Грузоподъемность (кг)
|
20 |
|
Монтажная резьба
|
(1) M42 x 0.75, (20) M6 x 1 |
|
Центральное отверстие
|
M42 x 0.75 |
|
Размер платформы (дюймы)
|
4.92 x 4.92 |
|
Шаг винта (мм)
|
0.5 |
|
Ход (мм)
|
50 |
|
Ориентация привода
|
Side Drive |
|
Тип привода
|
Metric Micrometer |
|
Тип
|
Metric |
|
Размер платформы (мм)
|
125 x 125 |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

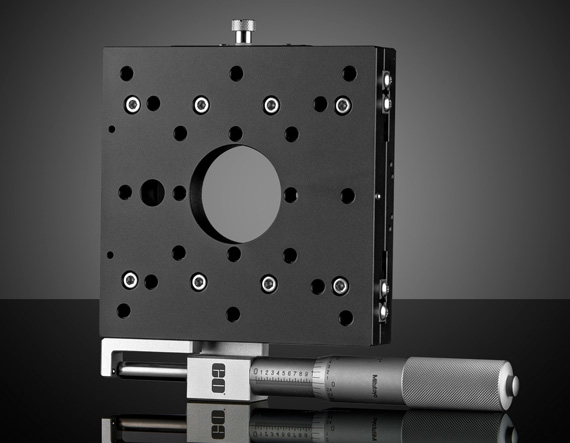

Линейный транслятор 66-473 на перекрестных роликовых подшипниках со сквозным отверстием предназначен для точного перемещения крупных узлов на 50 мм. Платформа размером 125 x 125 мм позволяет устанавливать массивные держатели, оптические блоки, измерительные головки и другие компоненты, которым требуется жесткое основание и плавная подстройка по одной координате. Такая модель хорошо подходит для инженерных и лабораторных систем, где важны точность, повторяемость и способность работать с более тяжелой нагрузкой.
Метрический микрометр сбоку делает регулировку удобной в конфигурациях с ограниченным доступом к торцу платформы. Сквозное отверстие расширяет варианты крепления и интеграции в сложные механические схемы. Транслятор применяется в лазерных стендах, метрологических системах, прецизионной сборке и исследовательских установках.
Характеристики
- Тип: линейный транслятор
- Подшипники: перекрестные роликовые
- Исполнение: со сквозным отверстием
- Размер платформы: 125 x 125 мм
- Перемещение: 50 мм
- Орган регулировки: метрический микрометр сбоку
Отрасли применения
- Прецизионная механика
- Оптомеханические стенды
- Лазерные системы
- Метрология
- Научные исследования
