Поставщик
|
Edmund Optics |
|
Артикул
|
66-466 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
25 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Грузоподъемность (кг)
|
20 |
|
Монтажная резьба
|
(1) M42 x 0.75, (20) ¼-20 |
|
Центральное отверстие
|
M42 x 0.75 |
|
Размер платформы (дюймы)
|
4.92 x 4.92 |
|
Шаг винта (мм)
|
0.635 |
|
Перемещение (дюймы)
|
1 |
|
Ориентация привода
|
Side Drive |
|
Тип привода
|
English Micrometer |
|
Тип
|
English |
|
Размер платформы (мм)
|
125 x 125 |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

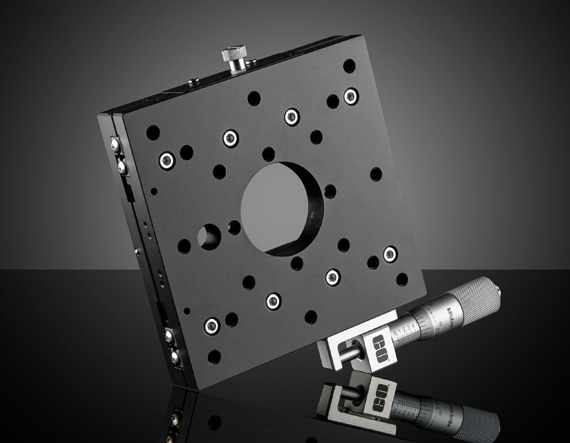

Линейный транслятор 66-466 предназначен для точного перемещения компонентов по одной оси в оптических, измерительных и механических системах. Платформа размером 125 x 125 мм обеспечивает удобную площадь для установки держателей, адаптеров, образцов, датчиков или небольших приборных узлов. Диапазон перемещения 1 дюйм позволяет выполнять как грубую установку, так и последующую тонкую юстировку положения в пределах рабочего хода.
Конструкция на перекрестных роликовых подшипниках обеспечивает плавность хода, высокую жесткость и хорошую устойчивость к боковым нагрузкам. Такой тип направляющих востребован в задачах, где важно уменьшить люфт, перекос и нестабильность при перемещении. Сквозное отверстие расширяет варианты применения транслятора, позволяя использовать его в схемах с проходящим пучком, вертикальным монтажом, центральным доступом к образцу или интеграцией с дополнительными оптическими и механическими элементами.
Дюймовый микрометр, расположенный сбоку, делает регулировку удобной при плотной компоновке оборудования, когда доступ к торцу может быть ограничен. Боковое расположение органа настройки упрощает работу оператора и позволяет выполнять корректировку без нарушения соседних узлов. 66-466 подходит для построения одноосевых и многоосевых позиционирующих систем, лабораторных стендов, фокусировочных механизмов и установок для точного совмещения компонентов. Модель особенно полезна там, где требуется сочетание компактной платформы, стабильного хода и удобного ручного управления.
Характеристики
- Тип изделия: линейный транслятор.
- Артикул: 66-466.
- Размер платформы: 125 x 125 мм.
- Диапазон перемещения: 1 дюйм.
- Направляющие: перекрестные роликовые подшипники.
- Конструктивная особенность: сквозное отверстие.
- Регулировка: дюймовый микрометр сбоку.
- Назначение: точное линейное позиционирование компонентов.
Отрасли применения
- Оптическая юстировка и лазерные стенды.
- Микроскопия и работа с образцами.
- Метрологические установки.
- Приборостроение и опытные механические узлы.
- Сборка фотонных систем.
- Исследовательские лаборатории и контроль качества.
