Поставщик
|
Edmund Optics |
|
Артикул
|
66-459 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
25 мм |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Ориентация привода
|
Боковая |
|
Грузоподъемность (кг)
|
20 |
|
Центральное отверстие
|
M6 x 1 |
|
Монтажная резьба
|
(21) M6 x 1, (4) M3 x 0.5, (8) M2 x 0.4 |
|
Ход (мм)
|
25 |
|
Размер платформы (мм)
|
125 x 125 |
|
Размер платформы (дюймы)
|
4.92 x 4.92 |
|
Шаг винта (мм)
|
0.5 |
|
Тип привода
|
Ходовой винт |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Перекрестные роликовые подшипники |
|
Конструкция
|
Алюминиевая плата |
|
Тип
|
Метрическая резьба |
|
Тип движения
|
Линейный (X) |
Описание

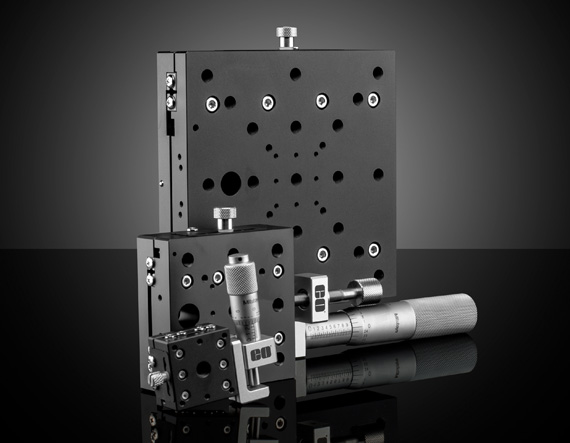

Линейный транслятор 66-459 на перекрестных роликовых подшипниках предназначен для точного перемещения относительно крупных оптических и механических узлов по одной оси. Платформа размером 125 x 125 мм позволяет устанавливать более массивные компоненты, чем на компактных трансляторах, а ход 25 мм дает достаточный диапазон для настройки положения в лабораторных и инженерных системах. Такая модель хорошо подходит для работы с оптическими блоками, измерительными головками, сборками линз и другими узлами, требующими жесткой и стабильной механики.
Боковое расположение ходового винта удобно в ряде компоновок, где доступ к торцу платформы ограничен соседними компонентами. Перекрестные роликовые подшипники обеспечивают плавность хода, высокую жесткость и хорошую повторяемость перемещения, что особенно важно при точной юстировке. Транслятор востребован в фотонике, приборостроении, научных исследованиях и сборке измерительных стендов.
Характеристики
- Тип: линейный транслятор
- Подшипники: перекрестные роликовые
- Размер платформы: 125 x 125 мм
- Перемещение: 25 мм
- Расположение ходового винта: сбоку
Отрасли применения
- Прецизионная юстировка
- Оптомеханические системы
- Лазерные стенды
- Метрология
- Научные установки
