Поставщик
|
Edmund Optics |
|
Артикул
|
66-454 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
25 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Ориентация привода
|
Side Drive |
|
Грузоподъемность (кг)
|
20 |
|
Перемещение (дюймы)
|
1 |
|
Центральное отверстие
|
¼-20 |
|
Монтажная резьба
|
(21) ¼-20, (8) 2-56, (4) 6-32 |
|
Размер платформы (мм)
|
125 x 125 |
|
Размер платформы (дюймы)
|
4.92 x 4.92 |
|
Шаг винта (мм)
|
0.635 |
|
Тип привода
|
English Micrometer |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип
|
English |
|
Тип движения
|
Linear (X) |
Описание

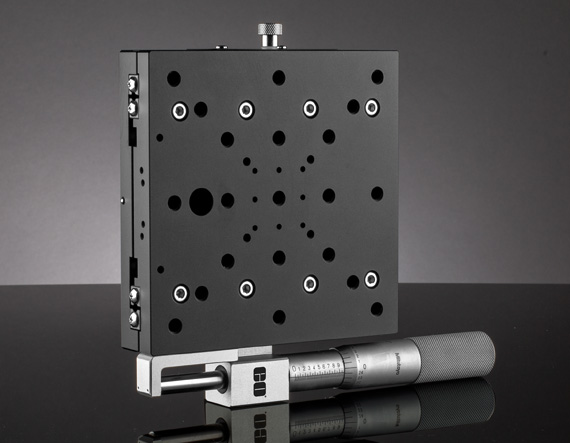

Линейный транслятор на перекрёстных роликовых подшипниках представляет собой прецизионный механизм для точного линейного перемещения оптических или механических узлов вдоль одной оси. Использование перекрёстных роликовых подшипников вместо обычных направляющих скольжения обеспечивает минимальный люфт, высокую плавность хода и стабильную повторяемость позиционирования даже при многократных циклах перемещения.
Стандартная модель с размером платформы 125×125 мм рассчитана на установку оптических элементов и узлов средних габаритов — держателей линз, зеркал, небольших измерительных модулей. Диапазон перемещения 1 дюйм подходит для задач тонкой линейной юстировки, где не требуется значительный ход, но важна высокая точность позиционирования на коротком участке.
Микрометрический винт с дюймовой шкалой, расположенный сбоку платформы, позволяет оператору вручную и с высокой точностью задавать положение подвижной части транслятора, считывая перемещение непосредственно по шкале микрометра. Такое расположение органа управления обеспечивает удобный доступ при установке транслятора в составе более крупной схемы.
Трансляторы этого типа используются для точной юстировки положения оптических элементов вдоль одной оси — при фокусировке, совмещении оптических путей, настройке длины резонатора и в других задачах, требующих микрометрической точности линейного перемещения.
Характеристики
- Тип изделия: линейный транслятор.
- Артикул: 66-454.
- Тип направляющих: перекрёстные роликовые подшипники.
- Размер платформы: 125×125 мм.
- Перемещение: 1".
- Управление: боковой дюймовый микрометр.
- Производитель: Edmund Optics.
Отрасли применения
- Прецизионное позиционирование.
- Лазерные лаборатории.
- Оптические измерительные системы.
- Научные исследования.
- Приборостроение.
