Платформа метрическая, сторона: 125 мм

Описание

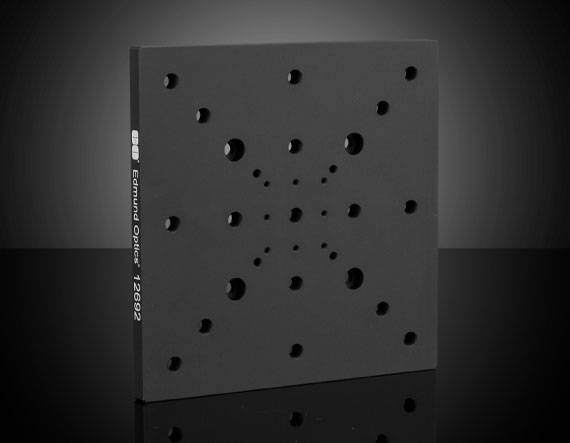

Платформа метрическая с длиной стороны 125 мм, артикул 12-692, представляет собой универсальную базовую плиту для построения оптических, измерительных и позиционирующих систем. Она служит основанием для крепления стоек, держателей оптики, линейных направляющих и других элементов, формируя жёсткую и стабильную основу конструкции. Метрическое исполнение платформы обеспечивает совместимость с распространёнными системами крепежа и оптическими столами, где используется миллиметровая разметка и соответствующие типы резьб.

Размер 125 мм по стороне делает эту платформу достаточно компактной для установки в ограниченном пространстве, при этом обеспечивая рабочую площадь для размещения нескольких компонентов. Плита может использоваться как самостоятельная база на рабочем столе или как промежуточный модуль, крепящийся к более крупным платформам и столам. Высокое качество обработки поверхностей и отверстий обеспечивает точное и повторяемое позиционирование установленных элементов, что особенно важно в оптических и измерительных задачах, чувствительных к смещению и перекосу.

Платформа разработана с учетом необходимости многократной перестройки конфигурации: отверстия, резьбы и посадочные зоны организованы таким образом, чтобы пользователь мог свободно менять расположение стоек и крепёжных узлов. Это позволяет использовать один и тот же компонент в различных проектах и экспериментах, экономя время и ресурсы на разработку новых механических баз. Изделие от Edmund Optics логично интегрируется с другими элементами той же линейки, обеспечивая единый стандарт по размерам и компоновке.

Характеристики

Основная характеристика платформы — квадратная форма с длиной стороны 125 мм и метрическая сетка отверстий. Такая геометрия позволяет строить симметричные и эргономичные схемы размещения компонентов, легко ориентировать платформу в пространстве и использовать её как модульную ячейку более крупной конструкции. Система отверстий и резьб, выполненная по метрическим стандартам, обеспечивает совместимость с широким спектром стоек, винтов и адаптеров, применяемых в европейских и международных лабораториях и на производстве.

Материал платформы подбирается с учётом механической жёсткости, устойчивости к деформациям и вибрациям, а также коррозионной стойкости в условиях длительной эксплуатации. Толщина плиты обеспечивает достаточную прочность при установке тяжёлых модулей и оптических узлов, не допуская заметного прогиба или скручивания. Поверхность, как правило, имеет высокое качество обработки, что способствует плотному прилеганию установочных элементов и точному переносу координат при юстировке систем.

Платформа рассчитана на многократную сборку и модернизацию конструкций. Пользователь может добавлять новые компоненты, менять расположение существующих узлов и формировать многоярусные структуры, используя эту плиту как базовый или промежуточный уровень. Стандартизированные размеры и метрическая система упрощают документирование и воспроизведение собранных конфигураций в других местах или на стадии серийного изготовления оборудования.

Отрасли применения

Метрическая платформа со стороной 125 мм широко применяется в научно‑исследовательских лабораториях, где требуется компактная, но функциональная база для оптических и измерительных установок. Она используется для крепления линз, зеркал, детекторов, источников света и других компонентов в лазерных стендах, спектрометрических системах и установках для оптической диагностики материалов. Благодаря модульности платформа удобно вписывается в экспериментальные стенды, которые часто перестраиваются под новые задачи.

В промышленной автоматизации и системах контроля качества такая платформа служит фундаментом для сборки измерительных и инспекционных модулей. На её поверхности размещаются камеры, объективы, датчики расстояния, осветители и механические приводы, формируя компактные блоки для интеграции в производственные линии. Метрическое исполнение облегчает сопряжение с другими конструктивными элементами машин и стендов, сокращая время на подготовку и монтаж оборудования.

В области приборостроения и опытно‑конструкторских работ платформа используется как стандартный элемент при создании прототипов и опытных образцов. Конструкторы могут быстро собирать различные варианты компоновки, проверять их на практике и документировать удачные решения для последующего переноса в серийные изделия. Унификация по размеру и крепёжным элементам делает такую платформу удобным инструментом при разработке модульных систем, где требуется возможность изменения конфигурации без переработки всей механической части.

Описание семейства продуктов

• Совместимость с нашими ручными трансляторами TECHSPEC® для дополнительного выравнивания осей.
• Перемещение ±12,5 мм или ±35 мм по осям X и Y для быстрого позиционирования по осям X-Y.
• Универсальная нижняя пластина для монтажа на макетной плате в британских и метрических единицах

Таблицы позиционирования TECHSPEC® X-Y имеют низкопрофильную конструкцию и два реечных механизма, расположенных друг над другом, что позволяет перемещаться по осям X и Y. Английские или метрические верхние пластины продаются отдельно от реечных механизмов. Предметы позиционирования TECHSPEC® X-Y выпускаются двух размеров: 125 мм x 125 мм и 46 мм x 46 мм, что позволяет использовать их в различных настольных приложениях для перемещения. Верхние пластины на английском языке совместимы с нашими этапами перевода руководств TECHSPEC на английский язык, а верхние пластины с метрической системой совместимы с нашими этапами перевода руководств TECHSPEC Metric. Механизмы реечного привода поставляются с черной анодированной нижней пластиной с универсальным рисунком отверстий, что позволяет устанавливать их на макетные платы как британского, так и метрического стандарта напрямую, без использования дополнительных переходных пластин. Платформы TECHSPEC® X-Y идеально подходят для быстрого позиционирования по осям X-Y.
