Платформа дюймовая, сторона: 125 мм

Описание

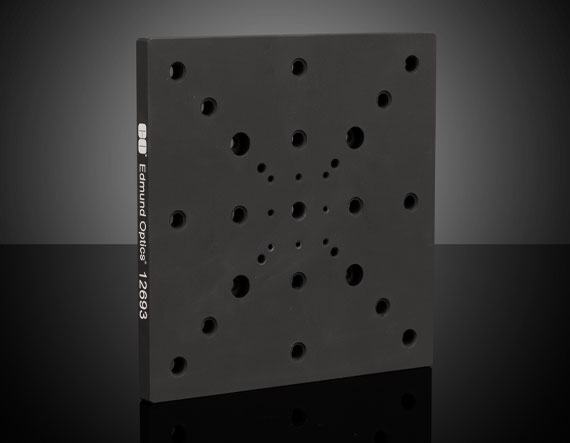

Дюймовая платформа представляет собой конструктивный механический элемент оптической скамьи, предназначенный для крепления и позиционирования различных оптомеханических узлов — держателей линз, зеркал, диафрагм и других компонентов — на общей направляющей или каркасной системе. Изготавливается такая платформа, как правило, из алюминиевого сплава с точной механической обработкой посадочных отверстий и резьбовых соединений, что обеспечивает жёсткость конструкции и стабильность взаимного положения установленных на ней элементов при вибрациях и температурных колебаниях. Название «дюймовая» указывает на систему крепёжных отверстий и резьбы, соответствующую дюймовому стандарту, широко распространённому в оптомеханике англо-американского происхождения, что обеспечивает совместимость платформы с обширным ассортиментом стоек, рельсов и держателей той же размерной системы. Квадратная форма платформы со стороной 125 мм даёт достаточную рабочую площадь для установки нескольких компонентов одновременно либо для монтажа крупногабаритных узлов, таких как объективы, лазерные головки или составные оптические сборки, требующие устойчивого и ровного основания.

Характеристики

• Тип изделия: платформа (плита) для оптомеханической сборки
• Система крепежа: дюймовая
• Размер стороны: 125 мм
• Форма: квадратная

Отрасли применения

Дюймовые платформы применяются при построении лабораторных оптических стендов, испытательных стапелей и юстировочных станций в научно-исследовательских институтах, конструкторских бюро и на производствах оптического и лазерного оборудования. Их используют для сборки прототипов оптических систем, монтажа лазерных источников, детекторов и вспомогательной оптики в единую жёсткую конструкцию с сохранением точного взаимного положения элементов. Такие платформы востребованы в учебных лабораториях физики и фотоники, а также при разработке и тестировании опытных образцов приборов, где требуется быстрая и надёжная переналадка оптической схемы без потери точности юстировки.

Описание семейства продуктов

• Совместимость с нашими ручными трансляторами TECHSPEC® для дополнительного выравнивания осей.
• Перемещение ±12,5 мм или ±35 мм по осям X и Y для быстрого позиционирования по осям X-Y.
• Универсальная нижняя пластина для монтажа на макетной плате в британских и метрических единицах

Таблицы позиционирования TECHSPEC® X-Y имеют низкопрофильную конструкцию и два реечных механизма, расположенных друг над другом, что позволяет перемещаться по осям X и Y. Английские или метрические верхние пластины продаются отдельно от реечных механизмов. Предметы позиционирования TECHSPEC® X-Y выпускаются двух размеров: 125 мм x 125 мм и 46 мм x 46 мм, что позволяет использовать их в различных настольных приложениях для перемещения. Верхние пластины на английском языке совместимы с нашими этапами перевода руководств TECHSPEC на английский язык, а верхние пластины с метрической системой совместимы с нашими этапами перевода руководств TECHSPEC Metric. Механизмы реечного привода поставляются с черной анодированной нижней пластиной с универсальным рисунком отверстий, что позволяет устанавливать их на макетные платы как британского, так и метрического стандарта напрямую, без использования дополнительных переходных пластин. Платформы TECHSPEC® X-Y идеально подходят для быстрого позиционирования по осям X-Y.
