Поставщик
|
Edmund Optics |
|
Артикул
|
66-463 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
25 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Грузоподъемность (кг)
|
20 |
|
Монтажная резьба
|
(1) M42 x 0.75, (20) ¼-20 |
|
Центральное отверстие
|
M42 x 0.75 |
|
Размер платформы (дюймы)
|
4.92 x 4.92 |
|
Шаг винта (мм)
|
0.635 |
|
Перемещение (дюймы)
|
1 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
English Micrometer |
|
Тип
|
English |
|
Размер платформы (мм)
|
125 x 125 |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

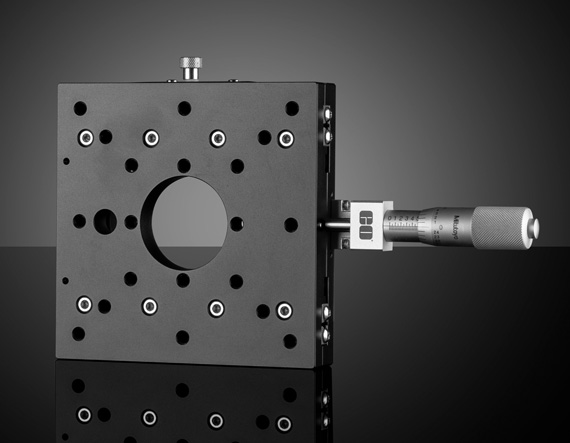

Крупный линейный транслятор со сквозным отверстием размером 125 x 125 мм на перекрестных роликовых подшипниках с торцевым дюймовым микрометром предназначен для точного перемещения крупных узлов в системах, использующих дюймовые стандарты. Большая рабочая платформа обеспечивает установку массивных компонентов, а ход 1" даёт достаточный диапазон регулировки для юстировки и позиционирования. Сквозное отверстие позволяет использовать транслятор в осевых оптических и механических конструкциях.
Торцевое расположение микрометра удобно при фронтальном доступе к системе, а перекрестные роликовые подшипники обеспечивают плавность хода, жёсткость и стабильность положения. Транслятор подходит для исследовательских, лабораторных и промышленных систем, где важны высокая механическая устойчивость и точная настройка крупных компонентов. Конструкция рассчитана на работу в многокоординатных сборках и сложных оптомеханических стендах.
Характеристики
- Линейный транслятор со сквозным отверстием.
- Размер платформы 125 x 125 мм.
- Перекрестные роликовые подшипники.
- Дюймовый микрометр расположен на торце.
- Перемещение 1".
- Высокая жёсткость и плавность перемещения.
- Подходит для крупных узлов и дюймовых систем.
Отрасли применения
- Крупные оптические и механические стенды.
- Системы с дюймовыми стандартами позиционирования.
- Лазерные и фотонные установки.
- Промышленные системы юстировки.
- Исследовательские опто-механические комплексы.
- Прецизионное позиционирование тяжёлых компонентов.
