Поставщик
|
Edmund Optics |
|
Артикул
|
37-136 |
|
Покрытие
|
Bare Aluminum |
|
Размер
|
25 x 25 мм |
|
Плотность штрихов (штрих / мм)
|
1200 |
|
Длина волны блеска (нм)
|
400 ±25 |
|
Угол блеска (°)
|
14 |
|
Пиковая эффективность, типичная (%)
|
82 |
|
Размеры (мм)
|
25.0 x 25.0 ±0.1 |
|
Чистая апертура (%)
|
>90 |
|
Покрытие
|
Чистый алюминий |
|
Конструкция
|
Линейчатая решетка |
|
Подложка
|
Термополированное стекло |
|
Толщина (мм)
|
6.00 ±0.3 |
|
Тип
|
Отражающая дифракционная решётка |
|
Отраженный волновой фронт, RMS
|
λ/4 |
|
Центрирование размеченной области на подложке (мм)
|
±1 |
|
Выравнивание штрихов по краю (°)
|
±0.15 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Соответствие |
Описание

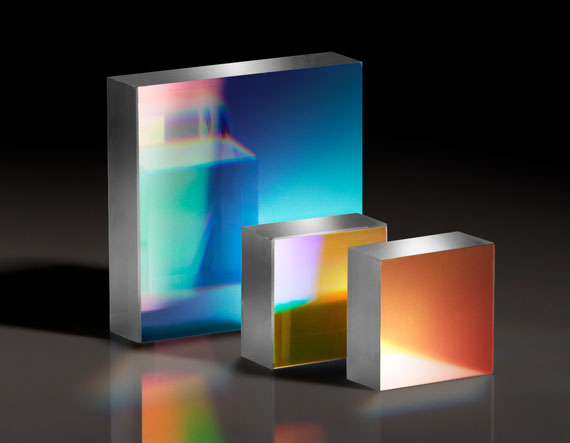

Отражающая дифракционная решётка 37-136 компании Edmund Optics с отражающим покрытием имеет плотность штрихов 1200 штрихов на миллиметр и размер 25 x 25 мм.
Дифракционная решётка — это пластина с очень частыми параллельными штрихами на поверхности. Когда на неё падает свет, решётка раскладывает его на отдельные цвета (длины волны) подобно призме, но гораздо точнее — это позволяет измерять или выделять свет нужной длины волны в спектральных приборах.
Решётка работает лучше всего вблизи длины волны 400 нм — это её так называемая «длина волны блеска», на которой она направляет в нужный порядок дифракции максимальную долю падающего света.
Дифракционные решётки — основной элемент внутри большинства спектральных приборов: именно решётка раскладывает попавший в прибор свет на отдельные длины волны, которые затем регистрирует детектор, позволяя увидеть, из каких цветов (или, для невидимого света, длин волн) состоит исследуемое излучение.
Чем выше плотность штрихов решётки (число штрихов на миллиметр), тем сильнее она разводит в стороны свет разных длин волн и тем точнее прибор способен различить между собой две близкие спектральные линии, хотя при этом рабочий диапазон углов, в котором решётка эффективно работает, обычно становится уже.
Характеристики
- Артикул: 37-136; производитель: Edmund Optics
- Тип: отражающая дифракционная решётка
- Плотность штрихов: 1200 штрихов/мм
- Длина волны наилучшей работы (блеска): 400 нм
- Размер: 25 x 25 мм
Отрасли применения
- Спектроскопия и аналитическое приборостроение
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание продукции:
- Отражение волнового фронта величиной λ/4;
- Высокие допуски на размеры;
- Допуск на расстояние между канавками <0.05%.
Высокоэффективные отражающие решетки предназначены для стабильной работы. Такой высокий уровень повторяемости упрощает проектирование OEM-систем и снижает потребность в утомительной регулировке центровки. Благодаря отраженному волновому фронту λ/4 и дифракционной эффективности до 90% эти решетки удовлетворяют потребности самых требовательных приложений. Высокоэффективные отражающие решетки имеют покрытие из чистого алюминия, что позволяет использовать их в диапазоне длин волн от 300 до 1850 нм.
Примечание. Неокрашенные алюминиевые покрытия хрупкие, и при обращении с ними необходимо соблюдать осторожность.
