Поставщик
|
Edmund Optics |
|
Артикул
|
37-125 |
|
Покрытие
|
Bare Aluminum |
|
Размер
|
12.5 x 12.5 мм |
|
Плотность штрихов (штрих / мм)
|
1200 |
|
Длина волны блеска (нм)
|
400 ±25 |
|
Угол блеска (°)
|
14 |
|
Пиковая эффективность, типичная (%)
|
82 |
|
Размеры (мм)
|
12.5 x 12.5 ±0.1 |
|
Чистая апертура (%)
|
>90 |
|
Покрытие
|
Чистый алюминий |
|
Конструкция
|
Линейчатая решетка |
|
Подложка
|
Термополированное стекло |
|
Толщина (мм)
|
6.00 ±0.3 |
|
Тип
|
Отражающая дифракционная решётка |
|
Отраженный волновой фронт, RMS
|
λ/4 |
|
Центрирование размеченной области на подложке (мм)
|
±1 |
|
Выравнивание штрихов по краю (°)
|
±0.15 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Соответствие |
Описание

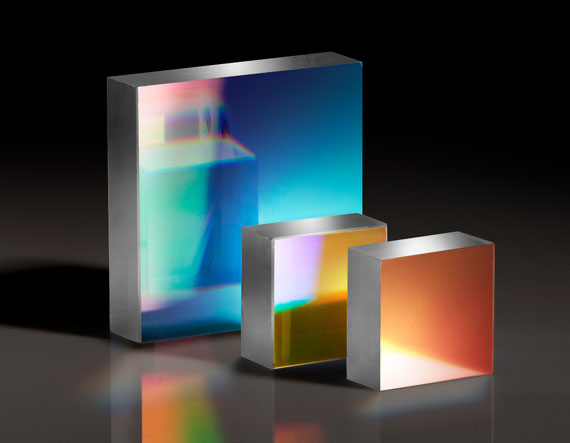

Отражающая дифракционная решётка 37-125 компании Edmund Optics с отражающим покрытием имеет плотность штрихов 1200 штрихов на миллиметр и размер 12,5 x 12,5 мм.
Дифракционная решётка — это пластина с очень частыми параллельными штрихами на поверхности. Когда на неё падает свет, решётка раскладывает его на отдельные цвета (длины волны) подобно призме, но гораздо точнее — это позволяет измерять или выделять свет нужной длины волны в спектральных приборах.
Решётка работает лучше всего вблизи длины волны 400 нм — это её так называемая «длина волны блеска», на которой она направляет в нужный порядок дифракции максимальную долю падающего света.
Дифракционные решётки — основной элемент внутри большинства спектральных приборов: именно решётка раскладывает попавший в прибор свет на отдельные длины волны, которые затем регистрирует детектор, позволяя увидеть, из каких цветов (или, для невидимого света, длин волн) состоит исследуемое излучение.
«Высокоэффективная» означает, что решётка направляет в нужный порядок дифракции особенно большую долю падающего света вместо того, чтобы рассеивать его впустую в другие направления — это ценно там, где света и так немного и терять его на решётке нежелательно.
Характеристики
- Артикул: 37-125; производитель: Edmund Optics
- Тип: отражающая дифракционная решётка
- Плотность штрихов: 1200 штрихов/мм
- Длина волны наилучшей работы (блеска): 400 нм
- Размер: 12,5 x 12,5 мм
Отрасли применения
- Спектроскопия и аналитическое приборостроение
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание продукции:
- Отражение волнового фронта величиной λ/4;
- Высокие допуски на размеры;
- Допуск на расстояние между канавками <0.05%.
Высокоэффективные отражающие решетки предназначены для стабильной работы. Такой высокий уровень повторяемости упрощает проектирование OEM-систем и снижает потребность в утомительной регулировке центровки. Благодаря отраженному волновому фронту λ/4 и дифракционной эффективности до 90% эти решетки удовлетворяют потребности самых требовательных приложений. Высокоэффективные отражающие решетки имеют покрытие из чистого алюминия, что позволяет использовать их в диапазоне длин волн от 300 до 1850 нм.
Примечание. Неокрашенные алюминиевые покрытия хрупкие, и при обращении с ними необходимо соблюдать осторожность.
