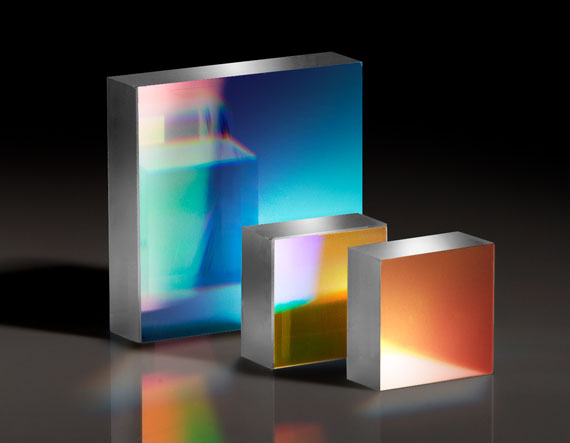

Высокоэффективная отражающая дифракционная решётка, 1200 штр./мм, длина волны блеска: 300 нм, размер: 12.5 x 12.5 мм

Описание

Высокоэффективная отражающая дифракционная решётка представляет собой оптический элемент с регулярной микроструктурой штрихов на поверхности, обеспечивающей пространственное разложение падающего излучения на спектральные составляющие за счёт явления дифракции. Плотность нарезки штрихов, составляющая 1200 штрихов на миллиметр, определяет угловую дисперсию решётки — чем выше плотность, тем сильнее разводятся по углам лучи разных длин волн, что повышает спектральное разрешение прибора. Профиль штриха оптимизирован так, чтобы концентрировать основную часть дифрагированной энергии в рабочем порядке на длине волны блеска 300 нм, характеристике, показывающей, для какой длины волны решётка обеспечивает максимальную эффективность отражения в выбранном порядке дифракции. Отражающее покрытие на поверхности штрихов обеспечивает высокий коэффициент отражения в ультрафиолетовой области спектра.

Характеристики

• Тип: отражающая дифракционная решётка
• Плотность штрихов: 1200 штр./мм
• Длина волны блеска: 300 нм
• Размер рабочей апертуры: 12.5 x 12.5 мм
• Оптимизация: высокая дифракционная эффективность в ультрафиолетовой области

Отрасли применения

Дифракционные решётки данного типа являются ключевым диспергирующим элементом спектрометров и монохроматоров, применяемых в аналитической химии, спектральном анализе материалов и контроле качества в фармацевтической промышленности. Оптимизация под ультрафиолетовый диапазон делает решётку особенно востребованной в приборах для флуоресцентного анализа, спектроскопии комбинационного рассеяния и УФ-абсорбционной спектрофотометрии. В научных исследованиях такие решётки используются в астрономических спектрографах и лабораторных установках для изучения атомных и молекулярных спектров, а в промышленности — в системах контроля состава газов и жидкостей методом оптической спектроскопии. Компактный размер решётки позволяет интегрировать её в портативные и настольные аналитические приборы.

Описание продукции:

- Отражение волнового фронта величиной λ/4;

- Высокие допуски на размеры;

- Допуск на расстояние между канавками <0.05%.

Высокоэффективные отражающие решетки предназначены для стабильной работы. Такой высокий уровень повторяемости упрощает проектирование OEM-систем и снижает потребность в утомительной регулировке центровки. Благодаря отраженному волновому фронту λ/4 и дифракционной эффективности до 90% эти решетки удовлетворяют потребности самых требовательных приложений. Высокоэффективные отражающие решетки имеют покрытие из чистого алюминия, что позволяет использовать их в диапазоне длин волн от 300 до 1850 нм.

Примечание. Неокрашенные алюминиевые покрытия хрупкие, и при обращении с ними необходимо соблюдать осторожность.
