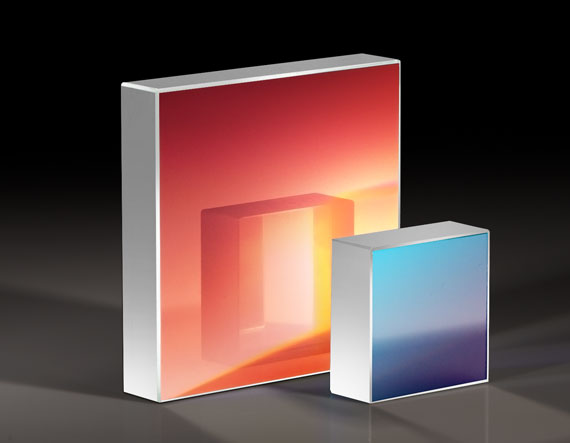

Голографическая отражающая дифракционная решётка для 400-700 нм, 1200 штр./мм, квадрат со стороной: 30 мм

Описание

Голографическая отражающая дифракционная решётка изготовлена методом записи интерференционной картины на светочувствительном слое с последующим формированием отражающего рельефа синусоидального профиля. По сравнению с механически нарезанными аналогами такая решётка отличается минимальным уровнем рассеянного и паразитного света, а также высокой однородностью периода штрихов по всей рабочей апертуре, что напрямую влияет на качество спектрального разложения падающего излучения. Плотность штрихов определяет угловую дисперсию решётки — чем выше плотность, тем сильнее разделяются по углам компоненты излучения с разными длинами волн в пределах одного порядка дифракции.

Характеристики

• Тип: голографическая отражающая дифракционная решётка
• Рабочий диапазон длин волн: 400-700 нм
• Плотность штрихов: 1200 штрихов/мм
• Размер: квадрат со стороной 30 мм
• Отражающее исполнение с низким уровнем паразитного рассеяния

Отрасли применения

Решётки с плотностью 1200 штрихов на миллиметр применяются в спектрометрах и монохроматорах среднего и высокого разрешения, используемых в аналитической химии, биофотонике, астрономических наблюдениях и системах контроля технологических процессов. Увеличенная рабочая апертура в 30 мм позволяет работать с более широкими входными пучками, что повышает светосилу спектрального прибора и качество регистрируемого сигнала при слабых источниках излучения. Такая апертура также упрощает согласование решётки с коллимирующей оптикой большого диаметра, что снижает потери светового потока на входе спектрального прибора и повышает итоговое отношение сигнал-шум при регистрации слабых спектральных линий в исследовательских задачах.

Описание продукции:

- Плотность канавок до 3600 канавок на мм;

- Чистое алюминиевое покрытие;

- Синусоидальный профиль решетки.

Голографические решетки формируются полем интерференционных полос двух лазерных пучков, картина стоячей волны которых экспонируется на полированную подложку, покрытую фоторезистентным материалом. Обработка экспонированной среды приводит к получению рисунка прямых линий с синусоидальным поперечным сечением.

Голографические решетки производят меньше рассеянного света, чем линейчатые решетки. Они также могут быть изготовлены с числом канавок до 3600 на миллиметр для большей теоретической разрешающей способности. Из-за их синусоидального поперечного сечения эффективность обычно значительно меньше, чем у сопоставимых линейчатых решеток. Однако есть особые исключения, на которые следует обратить внимание. Когда отношение расстояния между канавками к длине волны близко к единице, голографическая решетка имеет практически такую ​​же эффективность, как и линейчатая версия. Кроме того, голографическая решетка с 1800 штрихами на миллиметр имеет такую ​​же эффективность на длине волны 500 нм, как и решетка с полой линейкой. Голографические мастер-решетки воспроизводятся с помощью процесса, идентичного тому, который используется для линейчатых решеток.

Обращение с решетками. Решетки требуют особого обращения, что делает их уязвимыми для отпечатков пальцев и аэрозолей. Решетки следует брать только за края.
