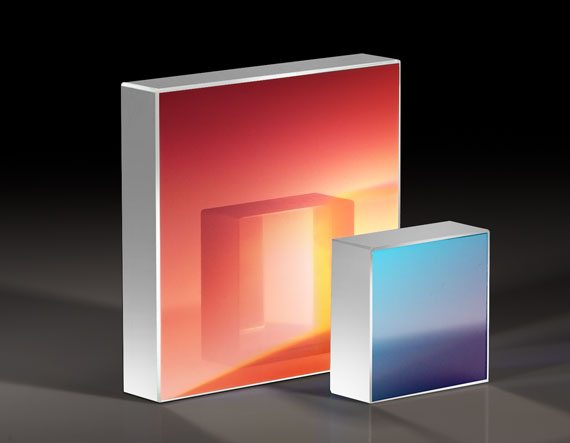

Голографическая отражающая дифракционная решётка для 400-700 нм, 1200 штр./мм, квадрат со стороной: 25 мм

Описание

Голографическая отражающая дифракционная решётка 43-216 компании Edmund Optics имеет плотность штрихов 1200 штрихов на миллиметр и размер квадрат со стороной 25 мм.

Дифракционная решётка — это пластина с очень частыми параллельными штрихами на поверхности. Когда на неё падает свет, решётка раскладывает его на отдельные цвета (длины волны), подобно призме, но гораздо точнее — это позволяет измерять или выделять свет нужной длины волны в спектральных приборах.

Штрихи этой решётки нанесены голографическим методом (засветкой специального слоя интерференционной картиной от двух лазерных лучей).

Решётка рассчитана на рабочий диапазон длин волн 400–700 нм.

Дифракционные решётки — основной элемент внутри большинства спектральных приборов: именно решётка раскладывает попавший в прибор свет на отдельные длины волны, которые затем регистрирует детектор, позволяя увидеть, из каких цветов или, для невидимого света, длин волн состоит исследуемое излучение.

Чем выше плотность штрихов решётки, тем сильнее она разводит в стороны свет разных длин волн и тем точнее прибор способен различить между собой две близкие спектральные линии, хотя при этом рабочий диапазон углов, в котором решётка эффективно работает, обычно становится уже.

Отражающая решётка (в отличие от прозрачной, пропускающей) направляет разложенный по цветам свет обратно в ту же сторону, откуда он пришёл, а не насквозь через пластину, — такая конструкция удобна тем, что позволяет свободно выбирать угол между входящим и выходящим светом при сборке прибора, а не быть ограниченным толщиной и материалом подложки.

Характеристики

• Артикул: 43-216; производитель: Edmund Optics
• Тип: голографическая отражающая дифракционная решётка
• Плотность штрихов: 1200 штрихов/мм
• Размер: квадрат со стороной 25 мм
• Рабочий диапазон длин волн: 400–700 нм

Отрасли применения

• Спектроскопия и аналитическое приборостроение
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы

Описание продукции:

- Плотность канавок до 3600 канавок на мм;

- Чистое алюминиевое покрытие;

- Синусоидальный профиль решетки.

Голографические решетки формируются полем интерференционных полос двух лазерных пучков, картина стоячей волны которых экспонируется на полированную подложку, покрытую фоторезистентным материалом. Обработка экспонированной среды приводит к получению рисунка прямых линий с синусоидальным поперечным сечением.

Голографические решетки производят меньше рассеянного света, чем линейчатые решетки. Они также могут быть изготовлены с числом канавок до 3600 на миллиметр для большей теоретической разрешающей способности. Из-за их синусоидального поперечного сечения эффективность обычно значительно меньше, чем у сопоставимых линейчатых решеток. Однако есть особые исключения, на которые следует обратить внимание. Когда отношение расстояния между канавками к длине волны близко к единице, голографическая решетка имеет практически такую ​​же эффективность, как и линейчатая версия. Кроме того, голографическая решетка с 1800 штрихами на миллиметр имеет такую ​​же эффективность на длине волны 500 нм, как и решетка с полой линейкой. Голографические мастер-решетки воспроизводятся с помощью процесса, идентичного тому, который используется для линейчатых решеток.

Обращение с решетками. Решетки требуют особого обращения, что делает их уязвимыми для отпечатков пальцев и аэрозолей. Решетки следует брать только за края.
