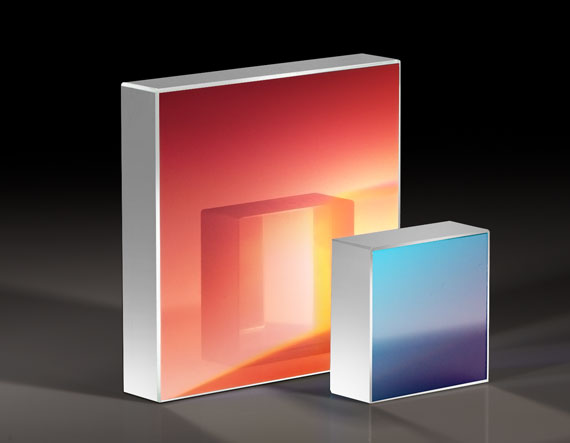

Голографическая отражающая дифракционная решётка для 400-700 нм, 1200 штр./мм, квадрат со стороной: 12.7 мм

Описание

Голографическая отражающая дифракционная решётка 43-773 предназначена для пространственного разделения светового излучения по длинам волн. Рабочий спектральный диапазон составляет 400–700 нм и охватывает видимую область, поэтому компонент подходит для задач, где требуется анализ или выделение спектральных составляющих в этом диапазоне. Отражательная конструкция предполагает работу со светом, падающим на рабочую поверхность и возвращающимся в виде дифрагированных порядков; решётку не следует устанавливать как прозрачный пропускающий элемент.

Плотность 1200 штрихов/мм соответствует периоду решётки приблизительно 0,833 мкм. Такая геометрия обеспечивает выраженное угловое разнесение спектральных компонент, однако фактические углы дифракции зависят от длины волны, угла падения и выбранного порядка. При проектировании спектрометра необходимо предусмотреть регулировку взаимной ориентации источника, решётки и приёмника, а также проверить, чтобы корпус и соседняя оптика не перекрывали требуемый дифракционный порядок.

Квадратный формат со стороной 12,7 мм удобен для компактных оптических узлов и держателей с апертурой около 1/2 дюйма. При монтаже важно определить направление штрихов, обеспечить стабильную фиксацию без давления на рабочую поверхность и оставить достаточный зазор для отражённого пучка. Размер элемента следует сопоставлять с поперечным сечением коллимированного пучка: при превышении доступной апертуры края решётки могут ограничить световой поток. Сведения о дополнительном покрытии, материале основы и эффективности отражения для данного артикула не приведены.

Характеристики

• Тип компонента: голографическая дифракционная решётка.
• Оптическая конфигурация: отражающая.
• Рабочий спектральный диапазон: 400–700 нм.
• Плотность штрихов: 1200 штр./мм.
• Расчётный период решётки: около 0,833 мкм.
• Форма: квадрат.
• Номинальная длина стороны: 12,7 мм.
• Номинальный формат: 12,7 × 12,7 мм.
• Артикул: 43-773.
• Оптическое назначение: спектральное разложение отражённого излучения.
• Совместимая область применения по диапазону: видимый свет 400–700 нм.

Отрасли применения

• Компактные спектрометры и спектральные анализаторы видимого диапазона.
• Оптические стенды для исследования спектров источников излучения и фильтров.
• Учебные и лабораторные установки по дифракции и спектроскопии.
• Измерительные приборы, в которых требуется разнести видимые длины волн на фотоприёмнике.

Описание продукции:

- Плотность канавок до 3600 канавок на мм;

- Чистое алюминиевое покрытие;

- Синусоидальный профиль решетки.

Голографические решетки формируются полем интерференционных полос двух лазерных пучков, картина стоячей волны которых экспонируется на полированную подложку, покрытую фоторезистентным материалом. Обработка экспонированной среды приводит к получению рисунка прямых линий с синусоидальным поперечным сечением.

Голографические решетки производят меньше рассеянного света, чем линейчатые решетки. Они также могут быть изготовлены с числом канавок до 3600 на миллиметр для большей теоретической разрешающей способности. Из-за их синусоидального поперечного сечения эффективность обычно значительно меньше, чем у сопоставимых линейчатых решеток. Однако есть особые исключения, на которые следует обратить внимание. Когда отношение расстояния между канавками к длине волны близко к единице, голографическая решетка имеет практически такую ​​же эффективность, как и линейчатая версия. Кроме того, голографическая решетка с 1800 штрихами на миллиметр имеет такую ​​же эффективность на длине волны 500 нм, как и решетка с полой линейкой. Голографические мастер-решетки воспроизводятся с помощью процесса, идентичного тому, который используется для линейчатых решеток.

Обращение с решетками. Решетки требуют особого обращения, что делает их уязвимыми для отпечатков пальцев и аэрозолей. Решетки следует брать только за края.
