Поставщик
|
Edmund Optics |
|
Артикул
|
14-276 |
|
Цвет светодиода
|
белый |
|
Цвет
|
White |
|
Габаритные размеры (дюймы)
|
13.75 x 13.75 x 0.93 |
|
Активная область (дюймы)
|
12 x 12 |
|
Тип освещения
|
LED Illuminator |
|
Примечание
|
Requires power supply #87-356 |
|
Однородность (%)
|
± |
|
Производитель
|
5 |
|
Режим освещения
|
Metaphase Technologies |
|
Интенсивность (люкс)
|
Constant |
|
RoHS (Правила ограничения содержания вредных веществ)
|
60,000 |
Описание

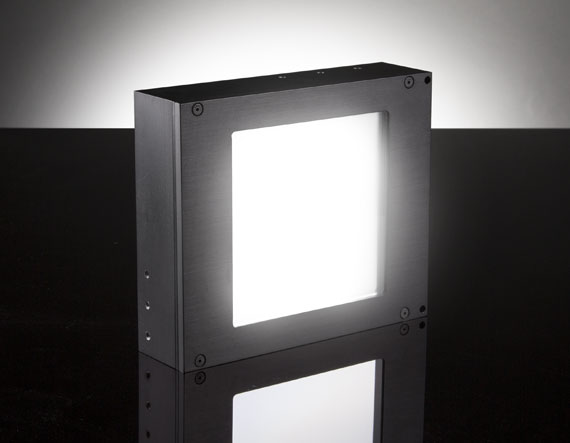

Белая задняя подсветка Metaphase Technologies. Размер формата подсветки и полные установочные размеры корпуса приведены отдельно. Тонкая панель может упростить размещение в стойке, но для монтажа также оставляют место под крепеж, подключение и кабель. Напряжение от других моделей серии не переносят без паспорта.
Задний осветитель устанавливают с противоположной от камеры стороны объекта, чтобы получить темный силуэт на светлом фоне. Коллимация ограничивает диапазон направлений света и уменьшает вклад лучей, огибающих или засвечивающих кромку. Это помогает сделать границу более контрастной, но не делает систему телецентрической: стабильность масштаба при изменении положения детали определяется также объективом.
Выбирая размер, сравнивают освещенную зону с полем зрения и с диапазоном положений объекта. Не ограничиваются проверкой центра кадра: затенение корпуса или недостаточная яркость у края панели могут изменить положение найденной границы. Для повторяемой съемки фиксируют взаимное положение камеры, детали и осветителя, а также следят, чтобы крепеж не закрывал полезную область.
Перед включением сверяют не только номинальное напряжение, но и полярность, тип разъема, потребляемый ток и поддерживаемый режим управления. Непрерывная и импульсная работа могут требовать разных драйверов. Если камера синхронизируется с подсветкой, проверяют, что каждый кадр получает одинаковую экспозицию, прежде чем сравнивать полученные размеры.
При настройке записывают кадр без образца и контрольный кадр с деталью известного размера. По первому проверяют равномерность, засветку и насыщение, по второму — устойчивость обнаружения кромки при небольшом смещении детали. После замены оптики, изменения выдержки или перемещения подсветки измерение повторяют, а масштаб сверяют с эталоном.
Характеристики
- Артикул: 14-276
- Номинальный формат 12 × 12″ по карточке
- корпус 13,75 × 13,75 × 0,93″
- белый свет
Отрасли применения
- Машинное зрение: контрастная визуализация внешних границ деталей.
- Производственный контроль: измерение размеров по силуэту с подходящей оптикой.
