Поставщик
|
Edmund Optics |
|
Артикул
|
36-146 |
|
Покрытие
|
VIS 0° (425-675nm) |
|
Покрытие
|
с покрытием |
|
Действие
|
отражение |
|
Задержка
|
λ/2 |
|
Площадь входа и выхода (мм)
|
12.7 |
|
Диапазон длин волн (нм)
|
425 - 675 |
|
Расчетная длина волны DWL (нм)
|
532 |
|
Чистая апертура CA (мм)
|
9.45 x 9.45 |
|
Тип
|
Параллелепипед Френеля |
|
Качество поверхности
|
20-10 |
|
Покрытие
|
VIS 0° (425-675 нм) |
|
Допуск на размер (мм)
|
±0.10 |
|
Подложка
|
N-BK7 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Соответствие |
Описание

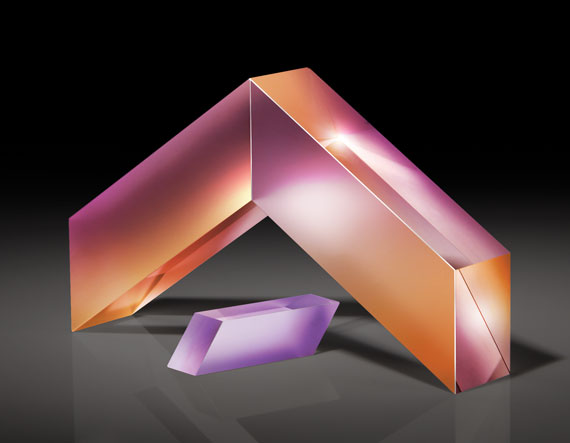

Параллелепипед Френеля 36-146 от Edmund Optics представляет собой ахроматический фазовый элемент, обеспечивающий сдвиг фазы λ/4. Устройство изготовлено из стекла N-BK7 и имеет входную и выходную поверхности размером 12,7 мм. В отличие от традиционных волновых пластинок, действие параллелепипеда Френеля основано на многократном полном внутреннем отражении, что обеспечивает широкополосную работу с вариацией задержки менее 2% в диапазоне 425–675 нм. Элемент не требует точной юстировки по углу, характерной для обычных фазовых пластинок, и сохраняет свои характеристики при изменении длины волны и температуры. Рабочая длина волны оптимизации — 532 нм. Качество поверхности составляет 20-10, что гарантирует минимальное рассеяние. Параллелепипед поставляется без оправы и может быть установлен в стандартные держатели. Он идеально подходит для управления поляризацией в лазерных системах, где требуется широкополосная и стабильная задержка.
Характеристики
- Тип: параллелепипед Френеля (ахроматический фазовый элемент)
- Задержка: λ/4
- Размер входной/выходной поверхности: 12,7 мм
- Рабочий диапазон: 425–675 нм
- Длина волны оптимизации: 532 нм
- Вариация задержки: <2%
- Материал: N-BK7
- Качество поверхности: 20-10
- Просветляющее покрытие: VIS 0° (425–675 нм)
- Поставляется без оправы
Отрасли применения
Параллелепипед Френеля 36-146 используется в лазерных системах для преобразования линейно поляризованного света в циркулярно поляризованный или наоборот. Он применяется в оптических изоляторах, поляриметрах и интерферометрах, где требуется широкополосная и стабильная задержка. Благодаря ахроматичности элемент востребован в системах с перестраиваемыми лазерами и широкополосными источниками. В научных исследованиях параллелепипед используется в экспериментах по квантовой оптике и нелинейной спектроскопии. Промышленные применения включают лазерную обработку материалов и оптическую связь.
Описание продукции:
- Широкий рабочий диапазон, флуктуация сдвига <2%;
- Модели: 12.7 мм и 25.4 мм;
- Фазовый сдвиг: λ/4 и λ/2.
Параллелепипеды Френеля TECHSPEC® для фазового сдвига доступны с проектной длиной волны 532 нм и 1064 нм. Используя определенный угол, параллелепипеды Френеля придают каждому внутреннему отражению света замедление, составляющее λ/4. Каждая конструкция сочетается с покрытиями VIS 0° или NIR II для обеспечения эффективной передачи в широком диапазоне длин волн. Эти параллелепипеды обеспечивают изменение замедления менее 2% в указанном диапазоне длин волн и оптимизированы для использования в диодных и волоконных устройствах.
