Держатель для установки оптических элементов в мультиэлементные системы, диаметр совместимой оптики: 12.7 мм, максимальная толщина совместимой оптики: 4 мм

Описание

Держатель артикула 38-751 от Edmund Optics предназначен для точной установки оптических элементов диаметром 12,7 мм (0,5 дюйма) в мультиэлементные сборки. Это компактное металлическое устройство, изготовленное из анодированного алюминия, оснащённое подпружиненным фиксирующим механизмом, который надёжно удерживает линзы, фильтры или зеркала толщиной до 4 мм без риска повреждения покрытия. Конструкция позволяет быстро вставлять и заменять оптику, что особенно важно при настройке многокомпонентных систем. Держатель имеет стандартные монтажные отверстия с резьбой для крепления на оптические рельсы или стойки, что обеспечивает совместимость с большинством лабораторных систем юстировки. Точная обработка посадочного места гарантирует сохранение центрировки оптической оси при смене элементов. Держатель используется для построения коллиматоров, интерферометров, лазерных резонаторов и других установок, где требуется надёжная фиксация малогабаритной оптики. Изделие поставляется в индивидуальной упаковке с крепёжными винтами.

Характеристики

Артикул производителя: 38-751 (Edmund Optics). Тип: держатель оптических элементов для мультиэлементных систем. Совместимый диаметр оптики: 12,7 мм (0,5 дюйма). Максимальная толщина оптики: 4,0 мм. Материал корпуса: алюминиевый сплав с чёрным анодированием. Механизм фиксации: подпружиненный нейлоновый винт. Монтажные отверстия: M4 или 8-32. Вес: ~20 г. Размеры: приблизительно 20×20×15 мм. Точность центрировки: <0,1 мм. Рабочая температура: -20°C до +70°C.

Отрасли применения

Держатель 38-751 применяется в научных лабораториях для быстрой сборки коллиматоров. В лазерных системах используется для фиксации внутрирезонаторных элементов. В учебных стендах облегчает многократную замену светофильтров. Также востребован в производстве оптических приборов для прототипирования.

Описание семейства продуктов

• Крепления для различных диаметров и толщин оптических компонентов
• Резьба M29 с наружным диаметром позволяет легко устанавливать ее внутри наружных труб.
• В комплект входят одно стопорное кольцо и одно делриновое кольцо.
• Нажмите здесь, чтобы узнать, как использовать компоненты многоэлементной трубной системы для создания оптической системы.

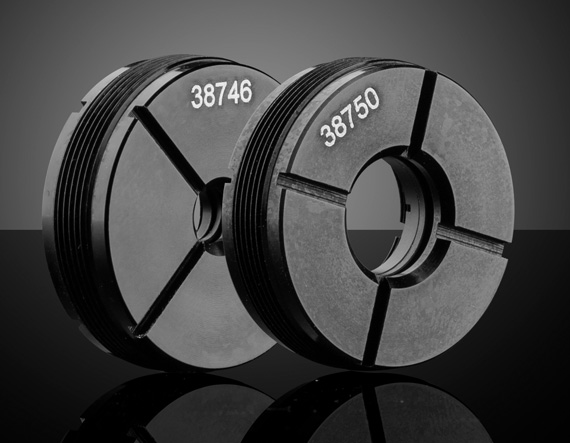

Многоэлементные внутренние одинарные оптические крепления TECHSPEC® предназначены для крепления различных оптических компонентов. Крепления поддерживают оптические диаметры от 5 до 25,4 мм и толщину краев от 4 до 17 мм. С наружной резьбой M29 x 0,75 эти крепления можно легко расположить вдоль оптической оси наших многоэлементных наружных трубок TECHSPEC®. Крепления TECHSPEC® Multi-Element Inner Single Optic Mounts включают одно кольцо из делрина, обеспечивающее надежное зажимное усилие между стопорным кольцом и оптикой без повреждения оптики.

Примечание. Наш специально разработанный гаечный ключ ME (#13-567) настоятельно рекомендуется для плавного перемещения внутренних одинарных креплений оптики вперед и назад с использованием комбинированной метрической и английской градуированной шкалы. Полая конструкция обеспечивает передачу выходного луча при регулировке положения линзы. Также доступен гаечный ключ ME без шкалы (#11-046).
