Держатель для установки оптических элементов в мультиэлементные системы, диаметр совместимой оптики: 12.7 мм, максимальная толщина совместимой оптики: 9 мм

Описание

Держатель для установки оптических элементов в мультиэлементные системы представляет собой механическое приспособление, позволяющее фиксировать линзы, фильтры или зеркала заданного диаметра внутри составных оптических сборок, состоящих из нескольких последовательно расположенных компонентов. Такие держатели изготавливаются из металлических сплавов с высокой точностью механической обработки, обеспечивающей соосность оптической оси устанавливаемого элемента с осью всей сборки, что критично для минимизации децентрировки и связанных с ней аберраций. Конструкция держателя обычно предусматривает возможность стыковки с соседними модулями через резьбовое или байонетное соединение, что позволяет собирать сложные многолинзовые системы из стандартизированных механических и оптических компонентов без индивидуального проектирования корпуса под каждую конкретную схему. Указанные предельные значения диаметра и толщины совместимой оптики определяют диапазон линз и фильтров, которые могут быть установлены в данный держатель без дополнительной адаптации.

Характеристики

• Назначение — крепление оптических элементов в составе мультиэлементных систем
• Диаметр совместимой оптики — 12.7 мм
• Максимальная толщина совместимой оптики — 9 мм
• Тип — механический держатель для модульных оптических сборок

Отрасли применения

Подобные держатели применяются при проектировании и сборке лазерных систем, объективов и оптических измерительных приборов, где требуется последовательная установка нескольких линз или фильтров с точным центрированием относительно общей оптической оси. Инженеры-оптики используют такие компоненты при разработке прототипов оптических систем, что позволяет быстро менять конфигурацию сборки для тестирования различных комбинаций линз без изготовления нового корпуса. В научных лабораториях держатели данного типа применяются при построении экспериментальных оптических трактов на оптических скамьях, а также в системах спектроскопии и микроскопии, где важна модульность и возможность оперативной перенастройки схемы. Промышленное применение включает сборку объективов для машинного зрения и оптических датчиков, где стандартизированные механические держатели снижают затраты на проектирование индивидуальной оснастки.

Описание семейства продуктов

• Крепления для различных диаметров и толщин оптических компонентов
• Резьба M29 с наружным диаметром позволяет легко устанавливать ее внутри наружных труб.
• В комплект входят одно стопорное кольцо и одно делриновое кольцо.
• Нажмите здесь, чтобы узнать, как использовать компоненты многоэлементной трубной системы для создания оптической системы.

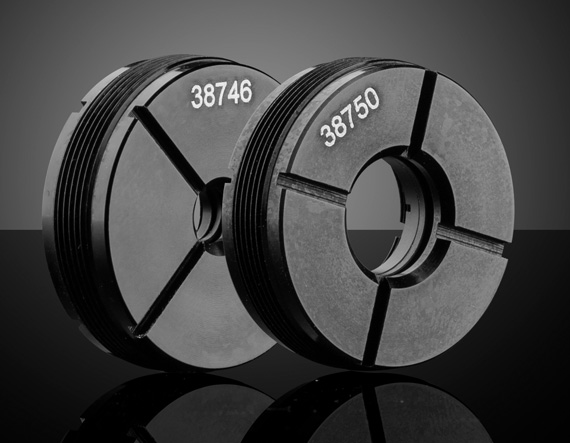

Многоэлементные внутренние одинарные оптические крепления TECHSPEC® предназначены для крепления различных оптических компонентов. Крепления поддерживают оптические диаметры от 5 до 25,4 мм и толщину краев от 4 до 17 мм. С наружной резьбой M29 x 0,75 эти крепления можно легко расположить вдоль оптической оси наших многоэлементных наружных трубок TECHSPEC®. Крепления TECHSPEC® Multi-Element Inner Single Optic Mounts включают одно кольцо из делрина, обеспечивающее надежное зажимное усилие между стопорным кольцом и оптикой без повреждения оптики.

Примечание. Наш специально разработанный гаечный ключ ME (#13-567) настоятельно рекомендуется для плавного перемещения внутренних одинарных креплений оптики вперед и назад с использованием комбинированной метрической и английской градуированной шкалы. Полая конструкция обеспечивает передачу выходного луча при регулировке положения линзы. Также доступен гаечный ключ ME без шкалы (#11-046).
