Поставщик
|
Edmund Optics |
|
Артикул
|
13-476 |
|
Покрытие
|
Laser V-Coat (355nm) |
|
Толщина кромки ET (мм)
|
4.73 |
|
f / #
|
2 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Числовая апертура NA
|
0.25 |
|
Радиус R1 (мм)
|
-11.46 |
|
Качество поверхности
|
20-10 |
|
Тип
|
Цилиндрическая линза, плоско-вогнутая |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5λ |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Соответствие |
|
Спецификация покрытия
|
Rabs |
|
Покрытие
|
Laser V-Coat (355 нм) |
|
Чистая апертура CA (мм)
|
11.43 x 11.43 |
|
Подложка
|
УФ-плавленый кварц |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
3.00 |
|
Скос
|
Защитная фаска по запросу |
|
Заднее фокусное расстояние BFL (мм)
|
-27.06 |
|
Эффективное фокусное расстояние EFL (мм)
|
-25.00 |
|
Допуск на размер (мм)
|
+0.0/-0.025 |
|
Размеры (мм)
|
12.7 x 12.7 |
Описание

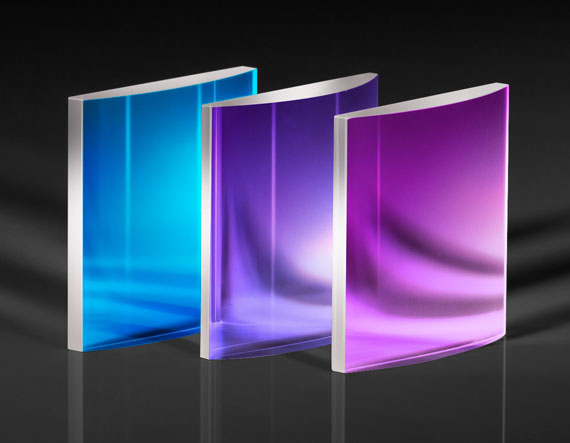

Плоско-вогнутая цилиндрическая линза 13-476 от Edmund Optics предназначена для работы с Nd:YAG лазером на длине волны 355 нм (третья гармоника). Линза имеет квадратную форму со стороной 12,7 мм и отрицательное фокусное расстояние -25 мм. Цилиндрическая геометрия позволяет изменять форму пучка только в одной плоскости: из круглого коллимированного пучка она формирует расходящийся в одном направлении пучок, что полезно для создания линейной фокусировки или коррекции астигматизма. На вогнутую поверхность нанесено просветляющее покрытие, оптимизированное для 355 нм, обеспечивающее высокое пропускание в УФ-диапазоне и стойкость к воздействию лазерного излучения. Материал линзы — плавленый кварц, обладающий высокой прозрачностью в УФ и низким коэффициентом теплового расширения, что гарантирует стабильность характеристик. Линза поставляется без оправы и может быть установлена в держатели для цилиндрической оптики. Благодаря компактным размерам она подходит для использования в ограниченном пространстве.
Характеристики
- Тип: плоско-вогнутая цилиндрическая линза
- Сторона: 12,7 мм
- Фокусное расстояние: -25 мм (отрицательное)
- Рабочая длина волны: 355 нм
- Просветляющее покрытие для УФ
- Материал: плавленый кварц
- Формирование расходящегося пучка в одной плоскости
- Поставляется без оправы
Отрасли применения
Цилиндрическая линза 13-476 используется в лазерных системах с Nd:YAG на 355 нм для создания линейной фокусировки при лазерной резке, скрайбировании, микрообработке и литографии. Она применяется для расширения пучка в одном направлении, формирования световых плоскостей и коррекции астигматизма в оптических системах. В научных исследованиях линза востребована в экспериментах по УФ-оптике и интерферометрии. Промышленные применения включают контроль дефектов, лазерную маркировку и выравнивание пучков. Благодаря кварцевой подложке линза выдерживает высокие пиковые мощности УФ-лазеров, обеспечивая долговечность.
Описание продукции:
- Покрытие для работы с гармониками Nd:YAG лазера;
- Допуск на наклон плоской поверхности <3';
- Подложка из плавленого кварца.
Цилиндрические линзы TECHSPEC® для работы с Nd:YAG лазером производятся с жестко контролируемыми допусками на клиновидность, что способствует уменьщению совместимости. Эти цилиндрические линзы имеют оптические характеристики лазерного класса, включая качество поверхности 20-10 и неровность поверхности λ/4 как на плоских, так и на цилиндрических поверхностях. Цилиндрические линзы TECHSPEC доступны в версиях с просветляющим покрытием 266 нм, 355 нм, 532 нм и 1064 нм с указанными порогами повреждения, вызванного лазером. Эти линзы из плавленого кварца идеально подходят для лазерной обработки с высокими требованиями и в медицине.
