Поставщик
|
Edmund Optics |
|
Артикул
|
45-202 |
|
Высота, мм
|
10.16 |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Длина волны
|
450-10000 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
с покрытием |
|
Примечание
|
Black Overpaint is 30-60μm Thick |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 2200 |
|
Типичный предел плотности энергии
|
Entrance: 0.5 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Retroreflector |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/8 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
180 |
|
Диаметр (мм)
|
12.70 +0.0/-0.1 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск по высоте (мм)
|
±0.25 |
|
Спецификация покрытия
|
Ravg >98% @ 450 - 2000nmRavg >98% @ 2000 - 10,000nm |
|
Чистая апертура (%)
|
90 |
|
Скос
|
Protective bevel as needed |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Высота (мм)
|
10.16 |
|
Отклонение луча (угл.сек)
|
5 |
Описание

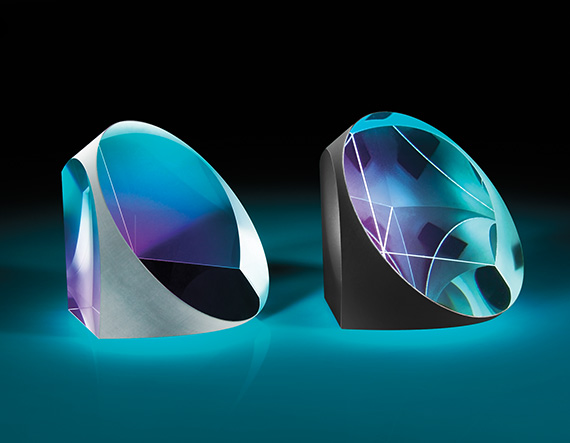

Ретрорефлектор 45-202 изготовлен из оптического стекла N-BK7 и предназначен для возврата падающего излучения в направлении, параллельном исходному пучку. Серебряное покрытие, рассчитанное на диапазон 450-10000 нм, делает эту модель удобной для широкого круга задач, где требуется стабильная работа в видимой, ближней инфракрасной и части средней инфракрасной области спектра. Диаметр 12.7 мм позволяет использовать компонент в компактных оптических узлах, лабораторных стендах и измерительных системах, где важны малая занимаемая площадь и совместимость со стандартной оптомеханикой.
Такие ретрорефлекторы особенно полезны в юстировке лазерных систем, интерферометрии, метрологии, сенсорике и оптических схемах, где необходимо вернуть луч обратно по исходному направлению без сложной механической подстройки угла. Модель 45-202 подходит для построения компактных отражательных узлов, калибровочных конфигураций и исследовательских установок, где требуется сочетание небольшого диаметра, широкого рабочего спектрального диапазона и металлического отражающего покрытия. Это решение востребовано в НИОКР, прикладной фотонике и инженерной практике, где важно обеспечить повторяемое поведение отраженного пучка в составе сложной оптической системы.
Характеристики
- Тип изделия: ретрорефлектор
- Материал: N-BK7
- Покрытие: серебряное
- Спектральный диапазон покрытия: 450-10000 нм
- Диаметр: 12.7 мм
- Назначение: возврат пучка в направлении, параллельном падающему излучению
- Подходит для лазерных, измерительных и юстировочных систем
- Удобен для компактной оптомеханической интеграции
Отрасли применения
- Лазерные системы и юстировка
- Интерферометрия и метрология
- НИОКР и лабораторные стенды
- Оптические измерительные установки
- Калибровка и контроль направления пучка
- Прикладная фотоника
