Поставщик
|
Edmund Optics |
|
Артикул
|
12-489 |
|
Высота, мм
|
10.16 |
|
Покрытие
|
NIR II & Protected Silver |
|
Длина волны
|
750-1550 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
с покрытием |
|
Примечание
|
Black Overpaint is 30-60µm Thick |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диапазон длин волн (нм)
|
750 - 1550 |
|
Типичный предел плотности энергии
|
Entrance: 8 J/cm2 @ 1064nm, 10ns Reflective Surfaces: 0.5 J/cm2 @1064nm, 10ns |
|
Тип
|
Retroreflector |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/8 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
180 |
|
Диаметр (мм)
|
12.70 +0.0/-0.1 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск по высоте (мм)
|
±0.25 |
|
Спецификация покрытия
|
Reflective Surfaces: Ravg >98% @ 500 - 800nm, Ravg >98% @ 2 - 10 µm w/Black Overpaint Entrance: Rabs ≤1.5% @ 750 - 800nm, Rabs ≤1.0% @ 800 - 1550nm, Ravg ≤0.7% @ 750 - 1550nm |
|
Чистая апертура (%)
|
90 |
|
Скос
|
Protective bevel as needed |
|
Покрытие
|
NIR II & Protected Silver |
|
Высота (мм)
|
10.16 |
|
Отклонение луча (угл.сек)
|
5 |
Описание

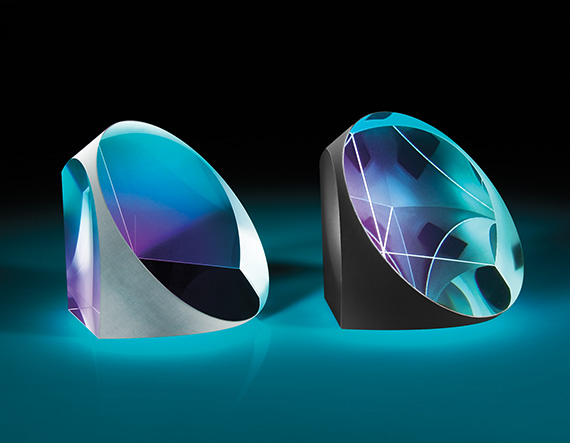

Ретрорефлектор 12-489 выполнен из стекла N-BK7 и оснащен покрытием, оптимизированным для спектрального диапазона 750-1550 нм. Такой вариант особенно удобен для систем, работающих в ближнем инфракрасном диапазоне, включая телекоммуникационные, измерительные и лазерные приложения, где требуется возврат излучения по направлению, параллельному исходному пучку. Диаметр 12.7 мм делает компонент подходящим для компактных оптических модулей и приборов с ограниченным монтажным пространством.
Модель 12-489 может использоваться в схемах юстировки, оптической связи, лазерной диагностике, волоконно-оптических экспериментах и исследовательских установках, где важна стабильность отраженного сигнала в ближнем ИК диапазоне. Наличие специализированного покрытия помогает лучше согласовать компонент с рабочей длиной волны системы и снизить компромиссы, характерные для универсальных решений. Такой ретрорефлектор востребован в НИОКР и прикладной фотонике, где требуется компактный отражательный элемент для ИК диапазона с предсказуемым поведением в составе точной оптической схемы.
Характеристики
- Тип изделия: ретрорефлектор
- Материал: N-BK7
- Покрытие: для диапазона 750-1550 нм
- Диаметр: 12.7 мм
- Назначение: возврат излучения в направлении, параллельном падающему пучку
- Оптимален для ближнего инфракрасного диапазона
- Подходит для компактных оптических систем
- Используется в лазерных и волоконно-оптических задачах
Отрасли применения
- Ближний инфракрасный диапазон
- Волоконная и лазерная фотоника
- Юстировка и калибровка
- НИОКР и лабораторные стенды
- Измерительные ИК системы
- Телеком и оптическая диагностика
