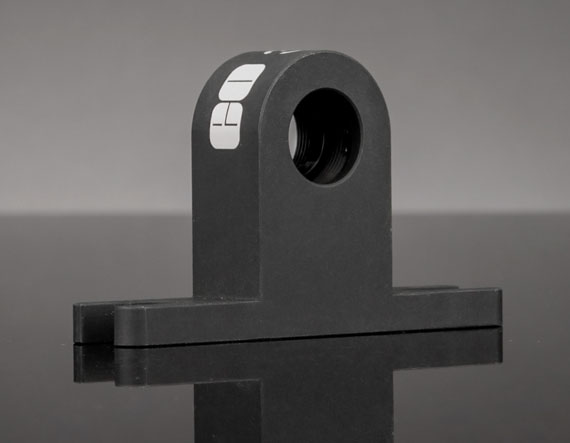

Компактный держатель для установки на оптическую плиту, размер совместимой оптики: 12.5/12.7 мм, боковой фланец

Описание

Компактный держатель для установки на оптическую плиту — это механический, а не оптический компонент, предназначенный для жёсткой и точной фиксации круглой оптики диаметром 12.5 или 12.7 мм (два наиболее распространённых стандартных полудюймовых типоразмера) на рабочей поверхности оптического стола. Конструкция держателя предусматривает боковой фланец, через который крепёжный узел присоединяется к оптической плите винтами, при этом сама оптика удерживается в посадочном отверстии за счёт кольцевого зажима, часто с возможностью юстировки положения по высоте или углу наклона. Подобные держатели изготавливаются из алюминиевых сплавов или нержавеющей стали с точной механической обработкой посадочных поверхностей, что обеспечивает повторяемость установки оптических элементов при сборке и последующей замене компонентов в ходе экспериментов или производственной сборки узлов.

Характеристики

• Тип: держатель оптики для установки на оптическую плиту
• Совместимый диаметр оптики: 12.5 / 12.7 мм
• Конструкция крепления: боковой фланец
• Назначение: фиксация линз, зеркал, светофильтров и иных круглых оптических элементов
• Поставщик: Edmund Optics
• Артикул: 36-418

Отрасли применения

Держатели такого типа — базовый элемент любой оптической лабораторной или производственной сборки: они применяются при построении экспериментальных оптических схем, юстировочных стендов, лазерных установок, а также в серийном производстве оптико-электронных приборов, где требуется быстрая и повторяемая установка сменных линз и зеркал на общей несущей платформе оптического стола.

Описание семейства продуктов

• Прямой монтаж на макетную плату
• Высота центральной линии 25,4 мм.
• Компактный форм-фактор

Компактные крепления TECHSPEC® Direct Mount позволяют устанавливать устройство непосредственно на оптический стол или макетную плату. Эти крепления поддерживают высоту центральной линии 25,4 мм, что обеспечивает плавную интеграцию от лаборатории до использования OEM. Доступные для оптики диаметром 25,4 мм и 12,7 мм или кубических светоделителей 25 мм, эти компоненты обеспечивают удобный универсальный метод монтажа оптики. Наши компактные прямые крепления TECHSPEC устраняют ненужный набор допусков обычных стоек и держателей стоек с перпендикулярностью менее 4 угловых минут от полки для объектива до основания. Прямые крепления идеально подходят для использования с кинематическими креплениями TECHSPEC, а высота центральной линии 25,4 мм и алюминиевая конструкция обеспечивают интеграцию в самые требовательные приложения.
