Поставщик
|
Edmund Optics |
|
Артикул
|
17-602 |
|
Материал
|
CaF2 (фторид кальция) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø12.7 мм |
|
Index of Refraction nd
|
1.434 |
|
Knoop Hardness (kg/mm2)
|
158.3 |
|
Poisson's Ratio
|
0.26 |
|
Substrate
|
Calcium Fluoride (CaF2) Vacuum UV Grade |
|
Surface Flatness
|
λ/2 |
|
Surface Quality
|
40-20 |
|
Type
|
Protective Window |
|
Typical Energy Density Limit
|
5 J/cm2 @ 532nm, 10ns |
|
Wavelength Range (nm)
|
400 - 1000 |
|
Young's Modulus (GPa)
|
75.8 |
|
RoHS
|
Compliant |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
3.18 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
18.85 |
|
Coating Specification
|
Rabs ≤0.25% @ 880nmRavg ≤1.25% @ 400 - 870nmRavg ≤1.25% @ 890 - 1000nm |
|
Coating
|
VIS-NIR (400-1000nm) |
|
Thickness (mm)
|
2.00 ±0.10 |
|
Diameter (mm)
|
12.70 +0.0/-0.1 |
|
Clear Aperture CA (mm)
|
11.43 |
|
Clear Aperture (%)
|
90 |
|
Bevel
|
Protective as needed |
|
Axis Orientation
|
Random |
|
Abbe Number (vd)
|
94.99 |
Описание

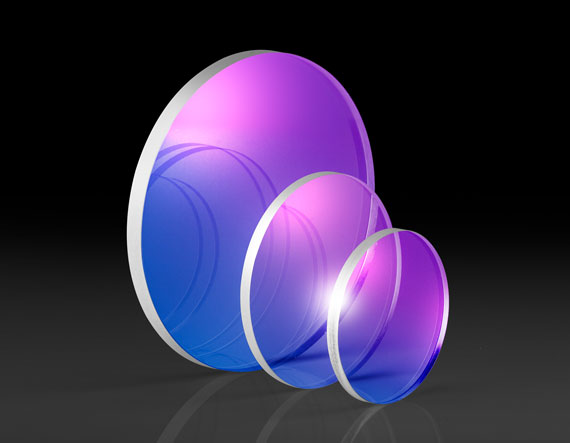

Оптическое окно Edmund Optics 17-602 изготовлено из фторида кальция и имеет диаметр 12,7 мм. Материал отличается широкой областью спектрального пропускания и применяется в системах, где обычное оптическое стекло не обеспечивает требуемой прозрачности. Просветляющее покрытие для диапазона 400–1000 нм оптимизирует работу окна в видимой и ближней инфракрасной областях, уменьшая отражательные потери и паразитные блики.
Фторид кальция характеризуется сравнительно низкой дисперсией и используется в спектроскопии, лазерной технике и научных приборах. Окно не имеет намеренной оптической силы и предназначено для защиты внутреннего пространства прибора, разделения сред или закрытия приемного канала. Диаметр 12,7 мм соответствует стандартному формату 1/2" и позволяет устанавливать компонент в компактные оправы, тубусные системы и измерительные головки.
Покрытие 400–1000 нм подходит для широкополосного видимого света, красных и ближних ИК-источников. Оно может использоваться в системах с несколькими длинами волн без частой замены защитного элемента. При наклонной установке спектральная характеристика покрытия может смещаться, поэтому для расчетной эффективности окно располагают при предусмотренном угле падения. Небольшой наклон допустим для отвода обратных отражений, если система допускает боковое смещение прошедшего пучка.
CaF₂ мягче и чувствительнее к механическому воздействию, чем многие виды стекла. Компонент требует бережного обращения, чистого держателя и методов очистки, не создающих царапин. Резкий перепад температуры или жесткий металлический прижим также нежелательны.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 17-602.
- Тип: круглое оптическое окно.
- Материал: фторид кальция, CaF₂.
- Диаметр: 12,7 мм.
- Рабочий диапазон покрытия: 400–1000 нм.
- Спектральная область покрытия: видимый и ближний ИК-диапазоны.
- Основная функция: защита и разделение оптических сред.
- Формат совместимой оптомеханики: 1/2".
Особенности выбора и интеграции
Окно закрепляют равномерно, не создавая точечного давления на край. Для очистки сначала применяют бесконтактное удаление пыли, затем — разрешенные материалы и жидкости. Компонент не следует подвергать резким температурным изменениям. При использовании в вакууме, под давлением или в химически активной среде необходимо отдельно подтвердить пригодность материала, толщины и уплотнения.
Отрасли применения
- Широкополосная спектроскопия.
- Защита фотодетекторов и лазерных источников.
- Оптические датчики видимого и ближнего ИК-диапазонов.
- Медицинские и аналитические приборы.
- Научные лабораторные установки.
- Мультиспектральные системы визуализации.
- Компактные оптические измерительные головки.
Описание семейства продуктов
- Фторид кальция УФ-класса с низким поглощением и высоким пропусканием
- Идеально подходит для применения в диапазоне длин волн от 200 нм до 7 мкм
- Низкий показатель преломления
Фторид кальция часто используется в спектроскопических окнах и линзах благодаря высокому пропусканию в диапазоне от 200 нм до 7 мкм. Низкое поглощение и высокий порог повреждения делают его популярным выбором для оптики эксимерных лазеров. Низкий показатель преломления фторида кальция позволяет использовать его без антибликового покрытия. Твёрдость по Кнупу фторида кальция составляет 158,3. TECHSPEC® Окна из фторида кальция (CaF2), изготовленные из фторида кальция вакуумного УФ-класса, обычно используются в криогенно охлаждаемых тепловизионных системах.
