Поставщик
|
Edmund Optics |
|
Артикул
|
19-512 |
|
Тип линз
|
асферические, конденсорные |
|
Покрытие
|
без покрытия |
|
Диаметр
|
12.7 мм (Ø1/2") |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
350 - 2000 |
|
Shape of Back Surface
|
Convex |
|
Radius R2 (mm)
|
15.65 |
|
Diameter of Asphere (mm)
|
12.7 |
|
f/#
|
0.63 |
|
Bevel
|
Protective bevel as needed |
|
Centering (arcmin)
|
≤30 |
|
Edge Thickness ET (mm)
|
1.86 |
|
Surface Quality
|
80-50 (typical) |
|
Clear Aperture CA (mm)
|
11.43 |
|
Substrate
|
H-K51 |
|
Coating
|
Uncoated |
|
Center Thickness CT (mm)
|
7.50 |
|
Focal Length Tolerance (%)
|
±5 |
|
Back Focal Length BFL (mm)
|
3.7 |
|
Numerical Aperture NA
|
0.79 |
|
Effective Focal Length EFL (mm)
|
8.00 @ 587.6nm |
|
Diameter (mm)
|
12.70 +0.0/-0.2 |
Описание
Асферическая конденсорная линза диаметром 12,7 мм и фокусным расстоянием 8 мм предназначена для эффективного сбора и концентрации света от компактных источников. Асферический профиль уменьшает сферическую аберрацию и позволяет формировать более яркий и равномерный фокус по сравнению с обычной сферической линзой. Короткое фокусное расстояние обеспечивает высокую оптическую силу и компактную конструкцию осветительного узла.
Линза поставляется без покрытия, поэтому поверхности имеют отражательные потери. Такой вариант подходит для широкоспектральных источников и предварительных оптических сборок, где важна универсальность. Диаметр 12,7 мм соответствует полудюймовому формату и совместим с компактными оправами, держателями и корпусами светодиодных модулей.
Конденсор может собирать излучение светодиода, лампы или другого протяжённого источника и направлять его в апертуру, световод, диафрагму или рабочую плоскость. Из-за короткого фокуса необходимо точно выдержать расстояние до источника. При монтаже важно не перекрывать край асферической поверхности и не создавать механического напряжения.
Характеристики
- Тип: асферическая конденсорная линза.
- Диаметр: 12,7 мм.
- Фокусное расстояние: 8 мм.
- Покрытие: отсутствует.
- Оптическая сила: высокая положительная.
- Назначение: сбор и концентрация света.
- Формат: круглая оптика диаметром 1/2 дюйма.
- Особенности: коррекция сферической аберрации и компактный фокус.
Отрасли применения
- Светодиодные осветители.
- Микроскопия.
- Ввод света в волокно.
- Фотометрия.
- Оптические датчики.
- Проекционные и лабораторные системы.

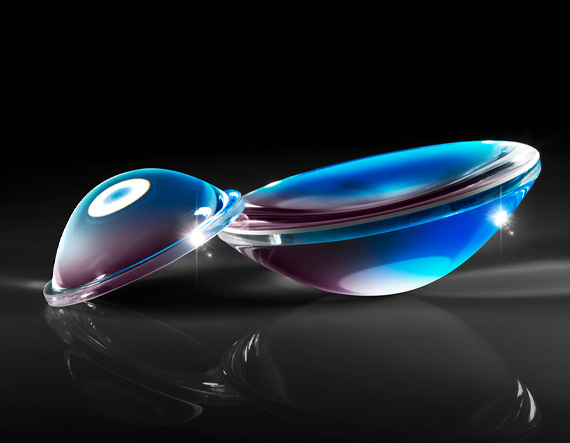

Описание семейства продуктов
- Литые линзы освещения
- Асферические или сферические конструкции
- Высокие числовые апертуры
Линзы конденсора — это литые линзы, предназначенные для освещения. Обладая большими апертурами и короткими фокусными расстояниями, линзы конденсора обычно используются в приложениях с излучателем-детектором, проекционных приложениях или приложениях с конденсирующим освещением, таких как освещение по Келеру. Линзы асферического конденсора отлиты на асферической поверхности и отшлифованы и отполированы с противоположной стороны, что обеспечивает превосходную производительность. Линзы плосковыпуклого (PCX) конденсора отлиты на обеих поверхностях, что обеспечивает отличную ценность.
