Поставщик
|
Edmund Optics |
|
Артикул
|
34-628 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
NIR II (750-1550nm) |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Фокусное расстояние
|
50-200 мм |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
|
Диаметр
|
12.7 мм (Ø1/2") |
|
Числовая апертура NA
|
0.08 |
|
Диаметр (мм)
|
12.70 +0.0/-0.025 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Наклон оси, идущей вдоль выгнутой плоскости линзы (угл. мин)
|
<5 |
|
Наклон оси, идущей вдоль плоской плоскости линзы (угл. мин)
|
<5 |
|
Диапазон длин волн (нм)
|
750 - 1550 |
|
Тип
|
Cylinder Lens, Plano-Convex |
|
Качество поверхности
|
40-20 |
|
Радиус R1 (мм)
|
38.76 |
|
Эффективное фокусное расстояние EFL (мм)
|
75.00 |
|
f / #
|
4.00 |
|
Толщина кромки ET (мм)
|
1.48 |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 750 - 800nmRabs ≤1.0% @ 800 - 1550nmRavg ≤0.7% @ 750 - 1550nm |
|
Покрытие
|
NIR II (750-1550nm) |
|
Чистая апертура CA (мм)
|
11.43 |
|
Подложка
|
N-BK7 |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
2.00 |
|
Скос
|
Protective bevel as needed |
|
Заднее фокусное расстояние BFL (мм)
|
73.68 |
Описание
Плоско-выпуклая цилиндрическая линза для задач визуализации имеет одну плоскую и одну цилиндрически выпуклую поверхность, что позволяет фокусировать или растягивать пучок излучения только в одном направлении, оставляя его без изменений в перпендикулярном направлении. Такая асимметричная оптическая сила отличает цилиндрическую линзу от сферической и делает её незаменимой в задачах, где требуется преобразовать круглое сечение пучка в линию, скорректировать анаморфотные искажения или сформировать световую полосу заданной ширины. Просветляющее покрытие, нанесённое на поверхности линзы, оптимизировано для диапазона 750-1550 нм, охватывающего значительную часть ближнего инфракрасного излучения, типичного для телекоммуникационных и лазерных приложений.
Диаметр 12.7 мм при фокусном расстоянии 75 мм задаёт умеренную оптическую силу линзы, подходящую для формирования протяжённых световых линий на значительном расстоянии от элемента.
Характеристики
- Тип линзы: плоско-выпуклая цилиндрическая
- Назначение: задачи визуализации
- Диаметр: 12.7 мм
- Фокусное расстояние: 75 мм
- Покрытие: просветляющее для диапазона 750-1550 нм
Отрасли применения
Цилиндрические линзы для визуализации применяются в системах машинного зрения и лазерного триангуляционного сканирования, в оптических приборах, формирующих линейные засветки для контроля геометрии деталей, а также в спектроскопических установках, где требуется преобразование круглого пучка в узкую световую полосу на входной щели спектрометра, работающего в ближнем инфракрасном диапазоне.
Описание семейства продуктов
- Идеально подходит для приложений формирования луча
- Строгий контроль оптических и геометрических допусков.
- Доступны прямоугольные и круглые форм-факторы

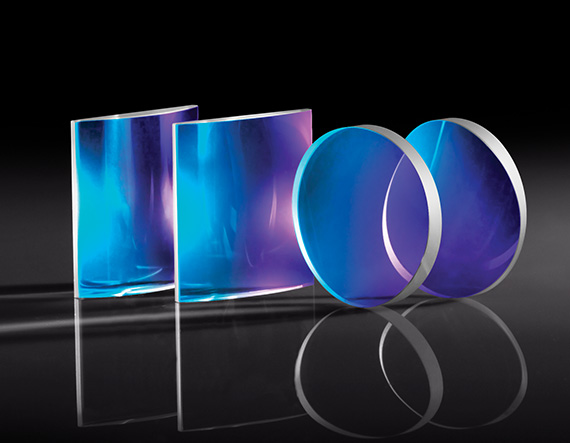

Цилиндрические линзы TECHSPEC® Imaging Grade PCX предлагают идеальное сочетание строго контролируемых допусков и масштабируемой цены для объемной интеграции. В отличие от сферических линз, которые фокусируют свет в двух измерениях, цилиндрические линзы используются для фокусировки света в одном измерении. Варианты покрытия AR доступны для лазерных приложений, сводя к минимуму рассеянный свет и максимизируя пропускную способность системы. Наши цилиндрические линзы TECHSPEC Imaging Grade PCX предназначены для управления геометрическими характеристиками, чтобы обеспечить стабильную производительность от проектирования до производства. Типичные области применения включают циркуляризацию эллиптических лучей лазерного диода, создание светового листа для измерительных систем или проецирование лазерной линии на поверхность.
Примечание. Цилиндрические линзы с отрицательным фокусным расстоянием см. в наших цилиндрических линзах TECHSPEC Imaging Grade PCV.
