Поставщик
|
Edmund Optics |
|
Артикул
|
39-504 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
ZnSe (селенид цинка) |
|
Покрытие
|
4447 |
|
Диаметр
|
12.7 мм (Ø1/2") |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Отклонение от асферической поверхности (λ, СКЗ @ 632,8 нм)
|
0.5 |
|
Мощность (П-В) @ 10,6 мкм
|
λ/10 |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
8000 - 12000 |
|
Форма задней поверхности
|
Plano |
|
f / #
|
0.5 |
|
Скос
|
Protective bevel as needed |
|
Центрирование, ETD (мкм)
|
≤50.8 |
|
Центрирование (угл. Мин.)
|
≤20 |
|
Толщина кромки ET (мм)
|
1.89 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
11.43 |
|
Подложка
|
II-VI Infrared ZnSe |
|
Спецификация покрытия
|
Ravg <0.5% @ 8 - 12μm |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Толщина центра CT (мм)
|
4.00 ±0.10 |
|
Заднее фокусное расстояние BFL (мм)
|
4.69 |
|
Числовая апертура NA
|
1.00 |
|
Эффективное фокусное расстояние EFL (мм)
|
6.35 |
|
Диаметр (мм)
|
12.70 +0.00/-0.10 |
Описание
Полированная асферическая линза 39-504 изготовлена из селенида цинка и оптимизирована для длинноволнового инфракрасного диапазона 8–12 мкм. Диаметр 12,7 мм и фокусное расстояние 6,35 мм образуют очень светосильную конфигурацию, пригодную для эффективного сбора теплового излучения и фокусировки CO2-лазера. Асферический профиль корректирует сферическую аберрацию одной рабочей поверхностью, уменьшая число элементов, массу и отражательные потери по сравнению со сложным сферическим объективом.
Задняя поверхность выполнена плоской, а широкополосное покрытие повышает передачу в расчётном диапазоне. Форма рассчитана на длину волны 10,6 мкм; шероховатость менее 50 Å RMS помогает ограничить рассеяние. Высокая числовая апертура требует точной центровки относительно источника и детектора. ZnSe сравнительно мягок и чувствителен к механическому воздействию, поэтому линзу не протирают с усилием и хранят отдельно от твёрдых деталей. При работе с мощным CO2-лазером оценивают порог повреждения и обеспечивают защиту от невидимого пучка. Антиотражающее покрытие 8–12 мкм заметно уменьшает высокие френелевские потери ZnSe. Для тепловизионного узла проверяют собственное тепловое излучение оправы и температурный дрейф фокуса. Фокус 6,35 мм оставляет малый рабочий зазор, поэтому механические детали не должны перекрывать конус лучей или приближаться к зоне высокой плотности энергии.
Характеристики
- Тип: полированная асферическая линза.
- Материал: ZnSe.
- Диаметр: 12,7 мм.
- Эффективное фокусное расстояние: 6,35 мм.
- Покрытие: 8–12 мкм.
- Расчётная длина волны формы: 10,6 мкм.
- Задняя поверхность: плоская.
- Шероховатость: менее 50 Å RMS.
Отрасли применения
- CO2-лазерные головки.
- Тепловизионные приборы.
- ИК-спектроскопия и газоанализ.
- Медицинские лазерные системы.
- Исследование теплового излучения.
Описание семейства продуктов
- Разработано Edmund Optics, изготовлено II-VI
- Материал ZnSe высшего качества
- Доступно просветляющее покрытие без покрытия или широкополосное просветляющее покрытие толщиной 8–12 мкм

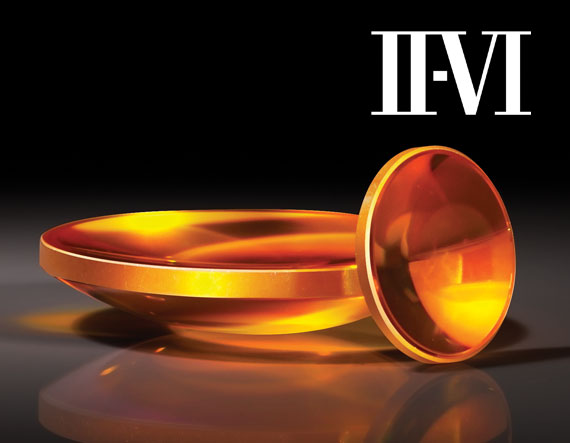

Асферические линзы TECHSPEC® на основе селенида цинка (ZnSe) предназначены для обеспечения дифракционно-ограниченной фокусировки для CO2 лазеров с длиной волны 10,6 мкм. Изготовленные из II-VI инфракрасного материала ZnSe с объемным поглощением <0,0005 см-1 при 10,6 мкм, эти линзы доступны без покрытия или с широкополосным просветляющим покрытием, обеспечивающим превосходное пропускание от 8 до 12 мкм. Прецизионные конструкции идеально подходят для интеграции в лазерные системы, тепловизионные блоки и устройства FTIR. Цинк-селенидные асферические линзы TECHSPEC имеют неравномерность <λ/20 при 10,6 мкм, качество поверхности 40-20 и шероховатость поверхности <50Å.
