Поставщик
|
Edmund Optics |
|
Артикул
|
34-627 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
NIR II (750-1550nm) |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Фокусное расстояние
|
50-200 мм |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
|
Диаметр
|
12.7 мм (Ø1/2") |
|
Числовая апертура NA
|
0.13 |
|
Диаметр (мм)
|
12.70 +0.0/-0.025 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Наклон оси, идущей вдоль выгнутой плоскости линзы (угл. мин)
|
<5 |
|
Наклон оси, идущей вдоль плоской плоскости линзы (угл. мин)
|
<5 |
|
Диапазон длин волн (нм)
|
750 - 1550 |
|
Тип
|
Cylinder Lens, Plano-Convex |
|
Качество поверхности
|
40-20 |
|
Радиус R1 (мм)
|
25.84 |
|
Эффективное фокусное расстояние EFL (мм)
|
50.00 |
|
f / #
|
2.00 |
|
Толщина кромки ET (мм)
|
1.1 |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 750 - 800nmRabs ≤1.0% @ 800 - 1550nmRavg ≤0.7% @ 750 - 1550nm |
|
Покрытие
|
NIR II (750-1550nm) |
|
Чистая апертура CA (мм)
|
11.43 |
|
Подложка
|
N-BK7 |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
1.89 |
|
Скос
|
Protective bevel as needed |
|
Заднее фокусное расстояние BFL (мм)
|
48.75 |
Описание
Плоско-выпуклая цилиндрическая линза диаметром 12.7 мм и фокусным расстоянием 50 мм ориентирована на задачи визуализации и обладает кривизной только вдоль одной оси, благодаря чему фокусирует свет в линию, а не в точку, в отличие от сферических линз. Такая геометрия применяется, когда необходимо преобразовать круглый пучок в узкую полосу или скорректировать анаморфотные искажения изображения в оптической системе. Просветляющее покрытие рассчитано на диапазон 750-1550 нм, охватывающий ближний инфракрасный диапазон вплоть до телекоммуникационного окна 1550 нм, что снижает френелевские потери на рабочих поверхностях линзы в указанной полосе.
Характеристики
- Тип: плоско-выпуклая цилиндрическая линза
- Диаметр: 12.7 мм
- Фокусное расстояние: 50 мм
- Просветляющее покрытие: 750-1550 нм
Отрасли применения
Используется в системах формирования изображений и машинного зрения, работающих в ближнем ИК-диапазоне, в лазерных модулях для получения линейного профиля пучка, а также в спектроскопическом оборудовании, где требуется фокусировка на входную щель прибора. Цилиндрическая геометрия подобной линзы также востребована при построении line-generator модулей, формирующих узкую световую линию для структурированного освещения в задачах трёхмерного сканирования поверхности, где ближний инфракрасный диапазон работы снижает влияние фонового видимого освещения на качество получаемого профиля. Такая линза также применяется в модулях штрихкодового сканирования и промышленной идентификации, где узкая световая линия должна оставаться стабильной по всей длине рабочей зоны сканирования.
Описание семейства продуктов
- Идеально подходит для приложений формирования луча
- Строгий контроль оптических и геометрических допусков.
- Доступны прямоугольные и круглые форм-факторы

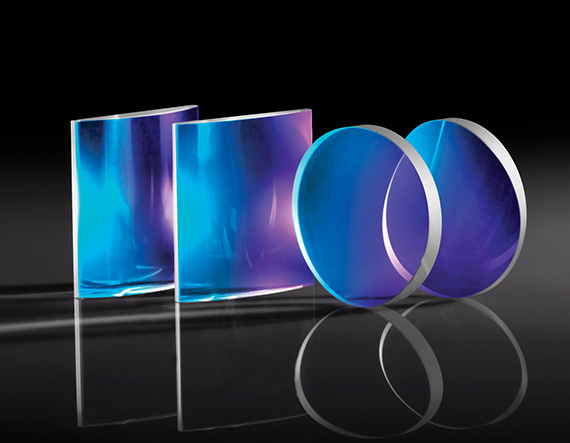

Цилиндрические линзы TECHSPEC® Imaging Grade PCX предлагают идеальное сочетание строго контролируемых допусков и масштабируемой цены для объемной интеграции. В отличие от сферических линз, которые фокусируют свет в двух измерениях, цилиндрические линзы используются для фокусировки света в одном измерении. Варианты покрытия AR доступны для лазерных приложений, сводя к минимуму рассеянный свет и максимизируя пропускную способность системы. Наши цилиндрические линзы TECHSPEC Imaging Grade PCX предназначены для управления геометрическими характеристиками, чтобы обеспечить стабильную производительность от проектирования до производства. Типичные области применения включают циркуляризацию эллиптических лучей лазерного диода, создание светового листа для измерительных систем или проецирование лазерной линии на поверхность.
Примечание. Цилиндрические линзы с отрицательным фокусным расстоянием см. в наших цилиндрических линзах TECHSPEC Imaging Grade PCV.
