Алюминиевое внеосевое параболическое зеркало, внеосевой угол: 90 °, диаметр: 12.7 мм, эффективное фокусное расстояние: 50.80 мм, шероховатость поверхности: 50Å, покрытие для 250-700 нм

Описание

Алюминиевое внеосевое параболическое зеркало предназначено для фокусировки падающего излучения без прохождения света через оптический материал. Внеосевая параболическая геометрия позволяет работать с лучом, который подходит к зеркалу под углом, и выводить сфокусированный пучок в сторону от механической оси изделия. Это удобно в компактных оптических схемах, где необходимо разнести входной и сфокусированный пучки и освободить пространство перед фокусом.

Для данной версии задан внеосевой угол 90° и эффективное фокусное расстояние 50,80 мм. Такое сочетание обеспечивает выраженный боковой ход оптического пути при относительно коротком фокусе, поэтому зеркало подходит для построения малогабаритных фокусирующих узлов, спектроскопических трактов и систем формирования лазерного пучка. Диаметр 12,7 мм следует учитывать при выборе держателя и при оценке допустимого размера входного пучка; это номинальный диаметр изделия, а не автоматически гарантированная световая апертура.

Поверхность с шероховатостью 50 Å рассчитана на снижение рассеяния по сравнению с более грубыми вариантами исполнения. Покрытие предназначено для диапазона 250–700 нм, поэтому зеркало можно включать в видимые и ближние к ультрафиолету оптические схемы в пределах указанного диапазона. При юстировке важно учитывать направление отражения, обеспечить свободный доступ к рабочей поверхности и точно совместить входной пучок с параболической геометрией: смещение или наклон могут увеличить пятно в фокусе и ухудшить качество фокусировки.

Характеристики

• Тип: внеосевое параболическое зеркало (OAP).
• Материал зеркала: алюминий.
• Внеосевой угол: 90°.
• Диаметр: 12,7 мм.
• Эффективное фокусное расстояние: 50,80 мм.
• Шероховатость поверхности: 50 Å.
• Спектральный диапазон покрытия: 250–700 нм.
• Назначение: фокусировка падающего излучения с малым рассеянием.
• Идентификатор исполнения: SKU 37-266.
• Для интеграции доступны монтажные пластины семейства внеосевых параболических зеркал; совместимость следует проверить с конкретным держателем.

Отрасли применения

• Лазерные системы для фокусировки и ввода излучения в малые апертуры или чувствительные рабочие зоны.
• Спектроскопические установки, работающие в диапазоне 250–700 нм.
• Шлирен-системы и стенды визуализации неоднородностей оптической среды.
• Компактные измерительные и исследовательские оптические модули с разнесёнными входным и сфокусированным пучками.

Описание семейства продуктов

• Алюминиевые покрытия для УФ, видимого и ближнего ИК-диапазонов
• Диапазон шероховатости поверхности, включая 50Å и 100Å
• Параметры угла смещения 15°, 30°, 45°, 60° или 90°
• Также доступны внеосевые параболические зеркала с золотым и серебряным покрытием

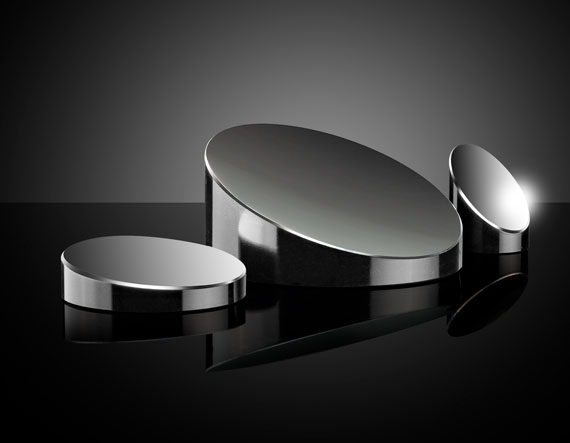

Алюминиевые внеосевые параболические зеркала (OAP) TECHSPEC® — это экономичное решение для фокусировки падающего света с минимальными потерями на рассеяние. Доступные с улучшенным или защищенным алюминиевым покрытием, эти зеркала OAP обеспечивают высокую отражательную способность от ультрафиолетового (УФ) до ближнего инфракрасного (БИК). Эти алюминиевые OAP изготавливаются с различными характеристиками шероховатости поверхности, предлагая разработчикам выбор между высокопроизводительными зеркалами с низким рассеянием и более экономичными вариантами. Алюминиевые внеосевые параболические зеркала TECHSPEC® используются в оптических системах, таких как шлирен- и спектроскопические системы, а также в лазерных системах для фокусировки лазерных лучей. Для повышения гибкости системной интеграции доступны монтажные пластины, которые крепятся к основанию этих внеосевых параболических зеркал.
