Поставщик
|
Edmund Optics |
|
Артикул
|
49-761 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
MgF2 (400-700nm) |
|
Тип ахроматических линз
|
одиночные |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Диаметр
|
12.7 мм (Ø1/2") |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Тип
|
Achromatic Lens |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Числовая апертура NA
|
0.20 |
|
f / #
|
2.5 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-SSK8 / N-SF56 |
|
Толщина кромки ET (мм)
|
4.45 |
|
Радиус R3 (мм)
|
-61.73 |
|
Радиус R2 (мм)
|
-16.69 |
|
Радиус R1 (мм)
|
21.13 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Толщина центра CT 2 (мм)
|
1.75 |
|
Толщина центра CT 1 (мм)
|
4.00 |
|
Чистая апертура CA (мм)
|
11.70 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Заднее фокусное расстояние BFL (мм)
|
28.83 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Эффективное фокусное расстояние EFL (мм)
|
31.75 |
|
Диаметр (мм)
|
12.70 +0.0/-0.025 |
Описание

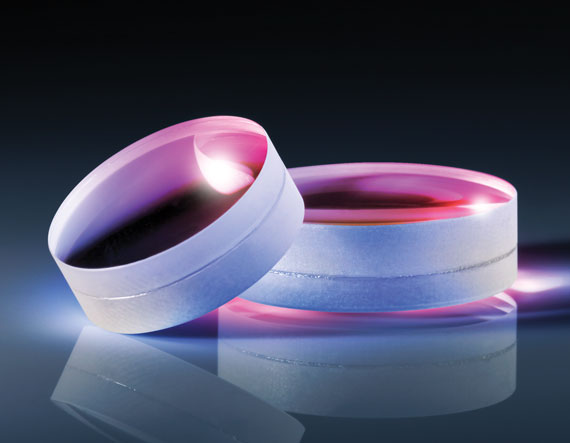

Ахроматическая линза 49-761 компании Edmund Optics имеет диаметр 12.7 мм и фокусное расстояние 31.8 мм. Она склеена из двух линзовых элементов, сделанных из двух разных сортов стекла.
Обычная одиночная линза преломляет разные цвета света чуть по-разному, из-за чего изображение получается с цветными каёмками (это называют цветными искажениями). В ахроматической линзе два разных стекла подобраны так, чтобы эти искажения взаимно компенсировали друг друга, и итоговое изображение получается заметно более чётким и без лишних цветных ореолов.
На наружные поверхности нанесено простое однослойное покрытие фторидом магния, снижающее отражение света от поверхности, рассчитанное на видимый свет 400–700 нм, что дополнительно снижает потери света на отражение.
Ахроматическую линзу обычно выбирают вместо одиночной там, где изображение или лазерный пучок нужно получить максимально резким сразу на нескольких длинах волн (например, при работе с обычным белым светом), а не только на одной конкретной длине волны.
Характеристики
- Артикул: 49-761; производитель: Edmund Optics
- Тип: ахроматическая линза (склеенная из двух элементов)
- Диаметр: 12.7 мм
- Фокусное расстояние: 31.8 мм
- Просветляющее покрытие: видимый свет 400–700 нм
- Материал: два сорта оптического стекла, склеены оптическим клеем
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Предназначен для угла падения 0°
- Коэффициент отражения менее 1,75 % на поверхность при длине волны 400–700 нм
- Также доступны ахроматы с покрытием VIS 0° и VIS-NIR.
Ахроматические дублетные линзы состоят из двух оптических компонентов, склеенных вместе и образующих ахроматический дублет, оптимизированный с помощью компьютера для коррекции осевых сферических и хроматических аберраций. Наши ахроматические дублеты доступны с однослойным покрытием MgF2 или широкополосным многослойным покрытием для видимого спектра. Также доступны ахроматические дублеты NIR и ахроматические дублеты с затемненными краями.
Ахроматические двойные линзы намного превосходят простые линзы для многоцветного изображения ("белого света"). Два элемента, составляющие ахроматическую дуплетную линзу (буквально «бесцветная линза»), объединены в пару из-за их способности корректировать цветовое разделение, присущее стеклу. Устранив проблематичные хроматические аберрации, ахроматические дуплетные линзы стали наиболее экономичным средством для получения хорошего полихроматического освещения и изображения.
