Поставщик
|
Edmund Optics |
|
Артикул
|
15-340 |
|
Фокусное расстояние
|
25.4 мм |
|
Форма
|
параболические |
|
Тип оптических зеркал
|
параболические |
|
Диаметр
|
12.7 мм |
|
Применение
|
для работы с Nd:YAG лазером |
|
RoHS
|
Compliant |
|
Reflected Wavefront, RMS
|
λ/4 |
|
Y Offset (mm)
|
25.4 |
|
Substrate
|
Aluminum |
|
Compatible Mounting Plates
|
#34-425 |
|
Surface Quality
|
60-40 |
|
Clear Aperture (%)
|
90 |
|
Wavelength Range (nm)
|
532 |
|
Surface Roughness (Angstroms)
|
50 |
|
Surface Figure, RMS
|
λ/8 |
|
Parent Focal Length PFL (mm)
|
12.7 |
|
Off-Set Angle (°)
|
90 |
|
Diameter (mm)
|
12.70 +0.0/-0.1 |
|
Focal Length Tolerance (%)
|
±1 |
|
Effective Focal Length EFL (mm)
|
25.40 |
|
Coating Type
|
Dielectric |
|
Coating Specification
|
Ravg >99.5% @ 532nm |
|
Coating
|
Dielectric Mirror (532nm) |
|
Type
|
Off-Axis Parabolic Mirror |
Описание

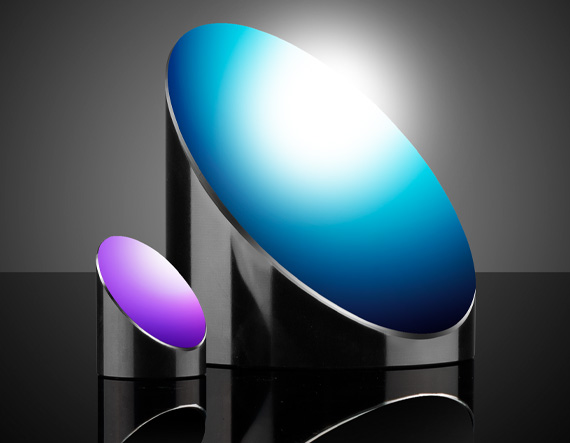

Внеосевое параболическое зеркало диаметром 12.7 мм и фокусным расстоянием 25.4 мм с покрытием, рассчитанным специально под длину волны 532 нм, представляет собой компактный отражающий элемент, обеспечивающий безаберрационную фокусировку или коллимацию монохроматического зелёного излучения — распространённой линии генерации второй гармоники Nd:YAG лазеров. Параболическая форма рабочей поверхности исключает сферическую аберрацию, присущую сферическим зеркалам, а внеосевая геометрия позволяет отвести фокус пучка в сторону от оптической оси, избегая перекрытия входящего и отражённого излучения корпусом держателя или самим пучком. Узкополосное покрытие, оптимизированное под единственную длину волны, обеспечивает максимально возможный коэффициент отражения именно на 532 нм, за счёт чего потери энергии пучка при отражении минимальны по сравнению с широкополосными покрытиями.
Характеристики
- Тип: внеосевое параболическое зеркало
- Диаметр: 12.7 мм
- Фокусное расстояние: 25.4 мм
- Покрытие оптимизировано под длину волны 532 нм
- Безаберрационная фокусировка узкополосного излучения
- Компактный форм-фактор для встраивания в оптические головки
- Высокий коэффициент отражения на расчётной длине волны
Отрасли применения
Зеркало применяется в лазерных системах на основе Nd:YAG и его гармоник, в интерферометрах видимого диапазона, схемах генерации второй гармоники, а также в компактных оптических модулях для промышленной маркировки, метрологии и научных экспериментов с зелёным лазерным излучением. Оно востребовано в системах формирования лазерных пучков малого диаметра, где важно сохранить высокое качество волнового фронта при фокусировке на короткой дистанции.
Описание семейства продуктов
- Диэлектрические покрытия лазерных линий для 532 и 1064 нм
- Идеально подходят для коллимации или фокусировки света лазера Nd:YAG
- >Отражательная способность 99,5% на расчетных длинах волн Nd:YAG
- Также доступны параболические зеркала с металлическим покрытием вне оси
Зеркала с покрытием лазерных линий TECHSPEC® вне оси имеют подложки из обработанного алмазом алюминия, покрытые диэлектрическими покрытиями для высокого отражения на лазерных линиях 532 или 1064 нм. Эти высокоотражающие диэлектрические покрытия предназначены для лазерных приложений, требующих более высокой производительности, чем может обеспечить оптика с металлическим покрытием. Доступны стандартные имперские размеры с несколькими вариантами фокусного расстояния, а также монтажные пластины с отверстиями, перпендикулярными оптической оси, для интеграции в настольный компьютер. TECHSPEC® Laser Line Coated Off-Axis Parabolic (OAP) Mirrors идеально подходят для использования с основной или второй гармоникой Nd:YAG-лазеров для коллимации или фокусировки лазерного света. Пожалуйста, свяжитесь с нами, если для вашего приложения требуются какие-либо из наших стандартных Off-Axis Parabolic Mirrors с покрытием лазерной линии.
