Поставщик
|
Edmund Optics |
|
Артикул
|
37-263 |
|
Диаметр
|
12.7 мм (Ø1/2") |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Фокусное расстояние
|
203.2 мм |
|
Форма
|
параболические |
|
Тип оптических зеркал
|
параболические |
|
Внеосевой угол
|
90° |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Отраженный волновой фронт, RMS
|
λ/4 |
|
Смещение по оси Y (мм)
|
203.20 |
|
Подложка
|
Aluminum 6061-T6 |
|
Совместимые монтажные пластины
|
#34-425 |
|
Качество поверхности
|
80-50 |
|
Диапазон длин волн (нм)
|
400 - 2000 |
|
Шероховатость поверхности (Ангстрем)
|
<50 RMS |
|
Показатель поверхности, СКЗ
|
λ/8 |
|
Исходное фокусное расстояние PFL (мм)
|
101.6 |
|
Угол смещения (°)
|
90 |
|
Диаметр (мм)
|
12.70 +0.0/-0.1 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Эффективное фокусное расстояние EFL (мм)
|
203.20 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nm Ravg >90% @ 400 - 2000nm |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Тип
|
Off-Axis Parabolic Mirror |
Описание
Алюминиевое внеосевое параболическое зеркало 37-263 от Edmund Optics (серия TECHSPEC) имеет диаметр 12,7 мм и эффективное фокусное расстояние 203,20 мм, что соответствует относительному отверстию f/16. Внеосевой угол составляет 90°, что означает, что фокус расположен под прямым углом к падающему пучку. Покрытие из защищённого алюминия обеспечивает высокий коэффициент отражения в широком спектральном диапазоне от 400 до 2000 нм. Шероховатость поверхности не превышает 50 Å RMS, что минимизирует рассеяние. Внеосевая параболическая форма позволяет фокусировать или коллимировать излучение без хроматических аберраций и без центрального экранирования. Благодаря углу 90° зеркало удобно для построения компактных оптических схем, где необходимо изменить направление пучка на прямой угол. Малый диаметр делает его пригодным для работы с узкими лазерными пучками. Зеркало поставляется без оправы.
Характеристики
- Тип: внеосевое параболическое зеркало
- Внеосевой угол: 90°
- Диаметр: 12,7 мм
- Эффективное фокусное расстояние: 203,20 мм
- Покрытие: защищённый алюминий (400–2000 нм)
- Шероховатость поверхности: 50 Å RMS
- Отсутствие хроматических аберраций
- Поставляется без оправы
Отрасли применения
Зеркало 37-263 используется в ИК-системах, таких как спектрометры, лазерные коллиматоры и устройства дистанционного зондирования. Благодаря внеосевому углу 90° оно применяется в компактных оптических схемах для поворота пучка на прямой угол с одновременной фокусировкой. В научных исследованиях зеркало востребовано в экспериментах с квантовыми каскадными лазерами и CO₂-лазерами. Промышленные применения включают датчики, газоанализаторы и системы контроля температуры.
Описание семейства продуктов
- Алюминиевые покрытия для УФ, видимого и ближнего ИК-диапазонов
- Диапазон шероховатости поверхности, включая 50Å и 100Å
- Параметры угла смещения 15°, 30°, 45°, 60° или 90°
- Также доступны внеосевые параболические зеркала с золотым и серебряным покрытием

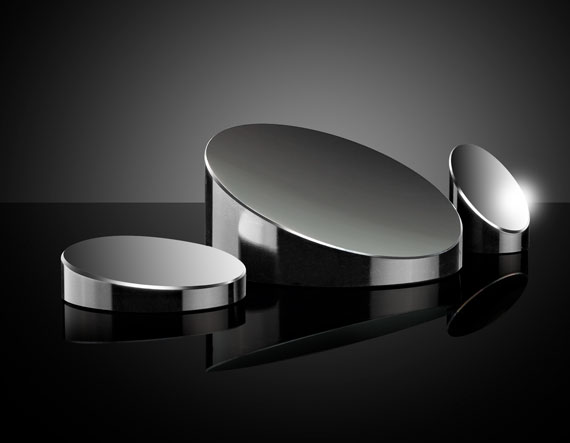

Алюминиевые внеосевые параболические зеркала (OAP) TECHSPEC® — это экономичное решение для фокусировки падающего света с минимальными потерями на рассеяние. Доступные с улучшенным или защищенным алюминиевым покрытием, эти зеркала OAP обеспечивают высокую отражательную способность от ультрафиолетового (УФ) до ближнего инфракрасного (БИК). Эти алюминиевые OAP изготавливаются с различными характеристиками шероховатости поверхности, предлагая разработчикам выбор между высокопроизводительными зеркалами с низким рассеянием и более экономичными вариантами. Алюминиевые внеосевые параболические зеркала TECHSPEC® используются в оптических системах, таких как шлирен- и спектроскопические системы, а также в лазерных системах для фокусировки лазерных лучей. Для повышения гибкости системной интеграции доступны монтажные пластины, которые крепятся к основанию этих внеосевых параболических зеркал.
