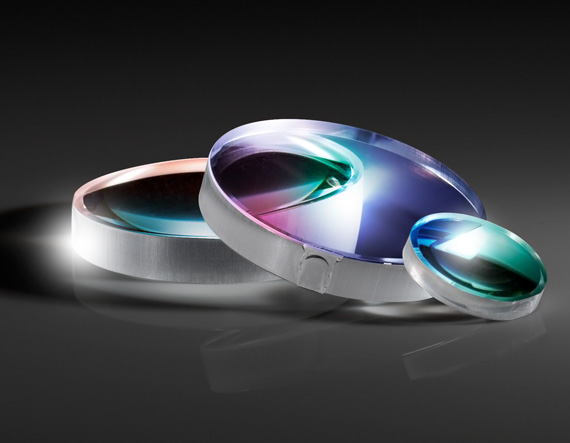

Литая асферическая линза из акрила, покрытие 700-1100 нм, диаметр: 12.7 мм, f/4

Описание

Литая асферическая линза из акрила (PMMA) производства Edmund Optics представляет собой экономичное оптическое решение, предназначенное для работы в ближнем инфракрасном диапазоне длин волн от 700 до 1100 нм. Асферическая форма поверхности позволяет минимизировать сферические аберрации, которые неизбежно возникают в традиционных сферических линзах, что делает данную линзу незаменимой в системах, где требуется высокая точность фокусировки при минимальном количестве оптических элементов. Линза изготовлена методом литья под давлением, что обеспечивает высокую повторяемость геометрических параметров и существенное снижение стоимости по сравнению с линзами из оптического стекла. Диаметр линзы составляет 12,7 мм, световой диаметр — 11,4 мм, а эффективное фокусное расстояние равно 50,8 мм на длине волны 632,8 нм. Относительное отверстие f/4 и числовая апертура 0,13 обеспечивают хороший баланс между светосилой и глубиной резкости. Задний фокальный отрезок составляет 49,0 мм, что упрощает интеграцию линзы в существующие оптические схемы. Материал PMMA обладает показателем преломления примерно 1,49 и коэффициентом дисперсии около 57,44, что делает его пригодным для широкого спектра применений. Линза поставляется с широкополосным антиотражающим покрытием BBAR, обеспечивающим средний коэффициент отражения менее 0,5% в диапазоне от 700 до 1100 нм, что существенно повышает пропускание оптической системы. Толщина линзы по центру составляет 2,66 мм, толщина края — 2,00 мм, а радиус кривизны поверхности равен 24,89 мм. Линза рассчитана на работу при температурах до 80 °C и соответствует требованиям директивы RoHS, что подтверждает её экологическую безопасность. Благодаря сочетанию низкой стоимости, высокой оптической эффективности и доступности в стандартных типоразмерах, данная асферическая линза является оптимальным выбором для серийных OEM-приложений, где требуется массовое производство без потери качества.

Характеристики

• Производитель: Edmund Optics
• Артикул: 64-582
• Тип линзы: асферическая, литая
• Материал подложки: PMMA (акрил)
• Диаметр: 12,70 ±0,1 мм
• Световой диаметр: 11,4 мм
• Эффективное фокусное расстояние: 50,80 мм @ 632,8 нм
• Относительное отверстие: f/4
• Числовая апертура: 0,13
• Задний фокальный отрезок: 49,00 мм
• Толщина по центру: 2,66 мм
• Толщина края: 2,00 мм
• Радиус кривизны: 24,89 мм
• Покрытие: BBAR (700–1100 нм)
• Средний коэффициент отражения: <0,5% @ 700–1100 нм
• Диапазон длин волн: 700–1100 нм
• Допуск на фокусное расстояние: ±1%
• Рабочая температура: до 80 °C
• Соответствие: RoHS

Отрасли применения

• Ближняя инфракрасная спектроскопия (NIR-спектроскопия) и анализаторы
• Системы машинного зрения и промышленной автоматизации
• Оптические датчики и сенсоры для OEM-оборудования
• Лазерные дальномеры и системы наведения
• Медицинские диагностические приборы (пульсоксиметрия, оптическая когерентная томография)
• Системы связи и передачи данных в ИК-диапазоне
• Оптические системы для аэрокосмической и оборонной промышленности
• Научно-исследовательские лабораторные установки

Описание семейства продуктов

• Доступна информация о рецепте
• Уменьшенная сферическая аберрация
• Широкополосное просветляющее покрытие.

Наши литые акриловые асферы — это экономичные решения для различных фотонных приложений. Имея доступную информацию о рецептах, эти линзы легко интегрируются как в настольные, так и в OEM-приложения. Они доступны без покрытия и с широкополосным просветляющим покрытием. Стандартные размеры 0,5" и 1" позволяют легко устанавливать их с помощью всей линейки креплений для объективов.
