Поставщик
|
Edmund Optics |
|
Артикул
|
33-264 |
|
Тип линз
|
асферические |
|
Покрытие
|
BBAR (700-1100nm) |
|
Материал
|
акрил |
|
Покрытие
|
4453 |
|
Диаметр
|
12.7 мм (Ø1/2") |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
700 - 1100 |
|
Радиус R (мм)
|
12.45 |
|
Рабочая температура (° C)
|
80 |
|
f / #
|
0.75 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
2 |
|
Чистая апертура CA (мм)
|
11.4 |
|
Подложка
|
PMMA |
|
Спецификация покрытия
|
Ravg |
|
Покрытие
|
BBAR (700-1100nm) |
|
Толщина центра CT (мм)
|
6.10 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Заднее фокусное расстояние BFL (мм)
|
6.4 |
|
Числовая апертура NA
|
0.67 |
|
Эффективное фокусное расстояние EFL (мм)
|
9.50 @ 632.8nm |
|
Диаметр (мм)
|
12.70 ±0.1 |
Описание

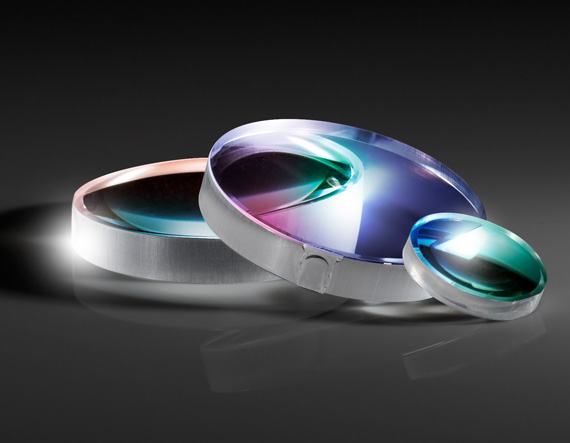

Прессованная (молдованная) асферическая линза 33-264 компании Edmund Optics изготовлена из акрилового пластика методом литья и имеет диаметр 12,7 мм при чрезвычайно высокой светосиле f/0,75 — относительное отверстие, существенно превышающее типичное f/1 для большинства короткофокусных линз, что соответствует очень большой числовой апертуре и способности эффективно собирать сильно расходящееся излучение источника.
Использование акрилового пластика вместо стекла существенно снижает стоимость и массу линзы при массовом производстве, а метод литья позволяет получить сложную асферическую форму поверхности без индивидуальной шлифовки и полировки, что делает такую линзу экономичным решением там, где не требуется предельная лучевая стойкость или устойчивость к абразивному воздействию, характерная для стеклянной оптики.
На поверхность нанесено покрытие BBAR для диапазона 700–1100 нм (ближний ИК), что делает линзу пригодной для коллимации излучения ИК-светодиодов и лазерных диодов в задачах бесконтактного детектирования, датчиках приближения и потребительских ИК-устройствах, где стоимость компонента является определяющим фактором при массовом производстве.
Характеристики
- Артикул: 33-264; производитель: Edmund Optics
- Тип: прессованная (молдованная) асферическая линза из акрилового пластика
- Диаметр: 12,7 мм
- Относительное отверстие: f/0,75 (очень высокая светосила)
- Просветляющее покрытие: BBAR, диапазон 700–1100 нм
- Материал: акриловый пластик
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Коллимация ИК-светодиодов и лазерных диодов
- Массовые потребительские ИК-устройства и датчики приближения
Описание семейства продуктов
- Доступна информация о рецепте
- Уменьшенная сферическая аберрация
- Широкополосное просветляющее покрытие.
Наши литые акриловые асферы — это экономичные решения для различных фотонных приложений. Имея доступную информацию о рецептах, эти линзы легко интегрируются как в настольные, так и в OEM-приложения. Они доступны без покрытия и с широкополосным просветляющим покрытием. Стандартные размеры 0,5" и 1" позволяют легко устанавливать их с помощью всей линейки креплений для объективов.
