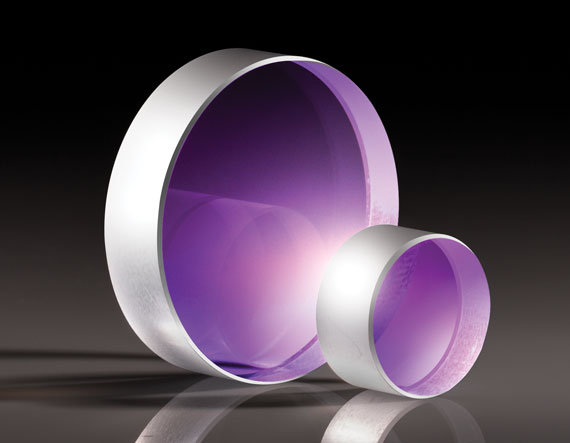

Оптическое окно для мощных лазеров из плавленого кварца, передача волнового фронта λ/10, рабочая длина волны: 266 нм, диаметр: 12.7 мм, толщина: 6.35 мм

Описание

Оптическое окно для мощных лазеров — это плоскопараллельная пластина, устанавливаемая в тракте распространения излучения для герметизации оптической системы, защиты внутренних компонентов от загрязнения или разделения сред с разным давлением при сохранении прохождения света с минимальными искажениями. Изготовлено окно из плавленого кварца — материала с чрезвычайно низким поглощением в ультрафиолетовой области спектра и высокой лучевой стойкостью, что критически важно при работе с высокоэнергетичным лазерным излучением, способным разрушать менее стойкие материалы. Рабочая длина волны компонента составляет 266 нм — четвёртая гармоника Nd:YAG лазера, требующая особо тщательного контроля чистоты поверхности и отсутствия дефектов, поскольку даже незначительные включения могут инициировать лазерный пробой материала. Передача волнового фронта на уровне λ/10 говорит о высочайшей точности изготовления плоскостности поверхностей, необходимой для сохранения качества пучка при прохождении через окно без внесения дополнительных фазовых искажений. Диаметр окна составляет 12.7 мм при толщине 6.35 мм, что обеспечивает достаточную механическую прочность конструкции.

Характеристики

• Тип элемента: оптическое окно для мощных лазеров
• Материал: плавленый кварц
• Передача волнового фронта: λ/10
• Рабочая длина волны: 266 нм
• Диаметр: 12.7 мм
• Толщина: 6.35 мм

Отрасли применения

Окна такого класса точности применяются в качестве выходных или входных элементов вакуумных камер и герметичных корпусов мощных ультрафиолетовых лазерных систем, используемых в микрообработке материалов, полупроводниковой литографии и научных установках для генерации высоких гармоник. Высокая точность передачи волнового фронта делает элемент пригодным для интерферометрических измерений и прецизионных лазерных систем, где искажение фазового профиля пучка недопустимо. В исследовательских лабораториях подобные окна используются при построении вакуумных оптических трактов для спектроскопии в глубоком ультрафиолете и в системах фотохимии, где требуется передача высокоэнергетичного УФ-излучения без деградации оптических свойств материала со временем.

Описание семейства продуктов

• Качество поверхности: 10–5
• Гарантированные пороговые значения повреждений при проектных длинах волн
• Доступны диаметры от 12,7 до 50,8 мм
• Доступны подложки без покрытия

Окна с покрытием TECHSPEC® λ/10 Laser Line предназначены для прямой интеграции в лазерные приложения. Это надежное семейство продуктов имеет стандартные дюймовые размеры, многие из которых предлагают несколько вариантов толщины. Для обычных длин волн лазеров доступны просветляющие покрытия, сводящие к минимуму поверхностное отражение для оптимальной передачи системы. Окна с покрытием TECHSPEC λ/10 Laser Line обеспечивают характеристики лазерного класса, включая плоскостность поверхности λ/10, качество поверхности 10-5 и параллелизм <3 угловых минут. Эти окна идеально подходят для промышленных лазерных применений, начиная от защитных покрытий и заканчивая разделением различных сред.
