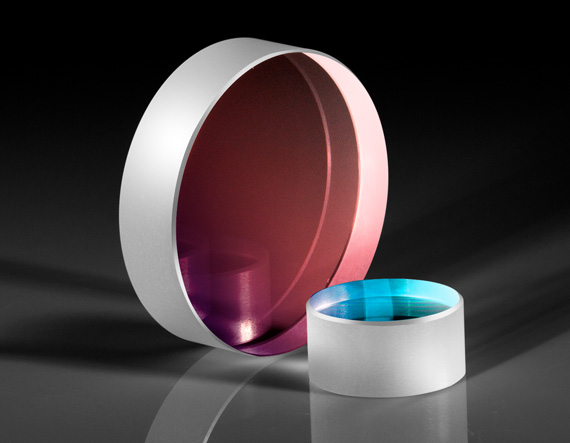

Оптическое окно с ультранизким отражением, плоскостность: λ/10, рабочая длина волны: 532 нм, диаметр: 12.7 мм

Описание

Оптическое окно артикула 11-259 от Edmund Optics представляет собой прецизионный защитный элемент, специально спроектированный для мощных лазерных систем, работающих на зеленой длине волны 532 нм. Подложка диаметром 12,7 мм изготовлена из плавленого кварца (UV Fused Silica) высшего сорта и отполирована до исключительной плоскостности λ/10 (PV), что гарантирует минимальное искажение проходящего волнового фронта даже в сходящихся высокоапертурных пучках. На обе поверхности нанесено узкополосное диэлектрическое покрытие с ультранизким отражением, остаточное отражение не превышает 0,2% на рабочей длине волны. Это обеспечивает выдающееся пропускание (>99,8%) и практически полностью исключает паразитные переотражения, которые могли бы привести к образованию стоячих волн в резонаторе или интерференционным шумам в измерительных трактах. Кварцевая подложка обладает высокой лучевой стойкостью (>10 Дж/см²), что позволяет использовать окно внутри резонаторов DPSS-лазеров или в непосредственной близости от сфокусированного пучка. Окно применяется для герметизации лазерных головок, в качестве защитного стекла для дорогостоящей оптики, а также как разделительный элемент в вакуумных камерах. Параллельность поверхностей менее 3 угловых секунд исключает двоение. Изделие поставляется в чистой упаковке с сертификатом измерений.

Характеристики

Артикул производителя: 11-259 (Edmund Optics). Тип: оптическое окно с ультранизким отражением. Материал: плавленый кварц (UV Fused Silica). Диаметр: 12,7 мм (±0,05 мм). Толщина: ~3 мм. Плоскостность: λ/10 (PV) на 632,8 нм. Рабочая длина волны: 532 нм. Покрытие: AR-532 нм (R < 0,2% на поверхность). Пропускание: >99,8%. Лучевая стойкость: >10 Дж/см² (10 нс, 532 нм). Параллельность: <3 угл. секунд. Качество поверхности: 10-5 scratch-dig. Рабочая температура: до +150°C.

Отрасли применения

Окно 11-259 широко применяется в мощных DPSS-лазерах (накачка диодами, генерация 532 нм) в качестве выходного окна резонатора или защитного барьера для нелинейного кристалла. В системах лазерной маркировки и гравировки оно используется для защиты f-theta объективов от пыли и брызг. В научных интерферометрах окно служит элементом для разделения газовых сред или вакуумных полостей. Также востребовано в медицинских лазерных установках для изоляции стерильного операционного поля.

Описание семейства продуктов

• <Покрытия лазерной линии с коэффициентом отражения 0,1%
• Параметры длины волны Nd:YAG и Yb:YAG
• Снижение типичных потерь лазерной системы на 3 % (по сравнению с указанной системой с 0,25 % с 10 передающей оптикой)
• Улучшенная передача уменьшает обратные отражения, призрачные изображения и рассеянный свет.

TECHSPEC^® λ/10 Окна со сверхнизкой отражательной способностью имеют просветляющие покрытия с коэффициентом отражения менее 0,1 % на расчетной длине волны. Эти окна имеют высококачественные подложки из плавленого кварца с плоскостностью поверхности λ/10 и качеством поверхности 10-5 для минимизации рассеяния. Благодаря сверхнизкой отражательной способности и высокому порогу повреждения эти окна идеально подходят для интеграции в лазерные системы, чтобы практически устранить поверхностные отражения. Окна со сверхнизкой отражательной способностью TECHSPEC λ/10 доступны в диапазоне лазерных V-покрытий от 266 до 1064 нм для совместимости с лазерными источниками Nd:YAG и Yb:YAG. Доступны размеры дюймового диаметра от 12,7 мм до 50,8 мм.
